(1) 계측의 적용범위는 KCS 27 50 10 (1.1)에 따른다.

(1) 관련 법규는 KCS 27 50 10 (1.3.1)에 따른다.

(1) 관련 기준은 KCS 27 50 10 (1.3.2)에 따른다.

(1) 용어의 정의는 KCS 27 50 10 (1.5)에 따른다.

내용 없음

(1) 계측계획의 수립은 KCS 27 50 10 (1.5.1)에 따른다.

(1) 계측기기의 선정은 KCS 27 50 10 (1.5.2)에 따른다.

(1) 계측기기의 보정은 KCS 27 50 10 (1.5.3)에 따른다.

(1) 계측기기의 설치는 KCS 27 50 10 (1.5.4)에 따른다.

(1) 계측기기의 관리는 KCS 27 50 10 (1.5.5)에 따른다.

(1) 계측의 수행은 KCS 27 50 10 (1.5.6)에 따른다.

(1) 계측관리기준은 KCS 27 50 10 (1.5.7)에 따른다.

(1) 계측결과의 정리 및 분석은 KCS 27 50 10 (1.5.8)에 따른다.

(1) 시스템 허용오차는 KCS 27 50 10 (1.6)에 따른다.

(1) 제출물은 KCS 27 50 10 (1.7)에 따른다.

(2) 다음 사항을 추가로 제출하여야 한다.

① 월간 계측결과보고서

② 계측결과 종합보고서

(1) 공사기록서류는 KCS 27 50 10 (1.8)에 따른다.

(1) 품질보증은 KCS 27 50 10 (1.9)에 따른다.

(1) 운반, 보관, 취급은 KCS 27 50 10 (1.10)에 따른다.

(1) 환경 요구사항은 KCS 27 50 10 (1.11)에 따른다.

(1) 현장 수량검측은 KCS 27 50 10 (1.12)에 따른다.

(1) 지표 및 지중침하 측정기간 및 빈도는 KCS 27 50 10 (1.13.1)에 따른다.

(1) 내공변위 및 천단침하의 측정기간과 빈도는 KCS 27 50 10 (1.13.2)에 따른다.

(1) 지중변위 측정기간 및 빈도는 KCS 27 50 10 (1.13.3)에 따른다.

(1) 록볼트 축력 측정기간 및 빈도는 KCS 27 50 10 (1.13.4)에 따른다.

(1) 숏크리트 응력 측정기간 및 빈도는 KCS 27 50 10 (1.13.5)에 따른다.

(1) 수급인은 관찰조사 결과와 계측에 의한 지반거동, 시공상황 등의 관계를 명백하게 파악하여 효율적인 시공이 되도록 하여야 한다. 또한 막장을 관찰·조사한 후에는 조사결과와 관련한 상세도면 및 사진 등을 정리하여 보관하여야 한다.

내용 없음

(1) 지표 및 지중침하 측정은 KCS 27 50 10 (3.1.1)에 따른다.

(1) 내공변위 측정은 KCS 27 50 10 (3.1.2)에 따른다.

(2) 내공변위 측정시 측정핀이나 타겟은 실링 숏크리트가 타설된 직후 설치하고, 다음 막장면(굴진면)의 굴착이 진행되기 전에 초기치를 측정하여야 한다. 내공변위 측정은 막장굴착 후 조기에 최종변위량을 예측하고, 숏크리트 및 록볼트의 추가 시공여부를 판단하며, 콘크리트 라이닝 타설시기를 판단하는 자료로 사용하여야 하므로 굴착초기부터 내공변위가 수렴할 때까지 정확한 계측이 이루어져야 한다.

(3) 내공변위의 수렴여부 판정은 계측계획서에 제시된 기준을 따른다.

(4) 수급인은 발파 굴착을 할 때에는 비산석에 의하여 계측기기가 손상되지 않도록 보호시설을 하여야 한다.

(5) 천단침하 측정은 주변지반의 안정성 확인, 록볼트 및 숏크리트의 지보효과를 파악하기 위한 계측항목으로서, 특히 고결도가 낮은 지층, 터널 천단과 지표 사이의 수직거리가 짧은 경우와 단층 등으로 인하여 붕괴가 일어나기 쉬운 지반조건인 경우 가장 중요한 계측이다. 따라서 막장 굴착 후 가능한 한 빨리 초기값을 측정하여야 하며, 변위가 수렴될 때까지 측정을 하여야 한다.

(6) 측정은 굴착에 따른 절대 높이의 수준측량으로 한다.

(7) 터널천단과 지표 사이의 수직거리가 짧고 터널 상부에 중요한 구조물이 있는 경우에는 터널굴착이 구조물에 영향을 미치는지의 여부를 파악할 수 있도록 지표침하와 지중침하를 측정하여야 한다.

(8) 내공변위·천단침하·지표 및 지중침하의 변위측정은 높은 정확도를 갖는 광파측량기, 3D 영상촬영장비, 레이저스캐닝 등 최신기법을 사용할 수 있으며, 시간에 따른 측정결과를 작성하여 주기적으로 공사감독자의 승인을 받아야 한다.

(1) 지중변위 측정은 KCS 27 50 10 (3.1.3)에 따른다.

(2) 지중변위 측정은 굴착 후 터널주변의 이완영역을 파악하여 록볼트의 적정길이를 결정하기 위한 것으로서, 터널 반지름 방향으로 지중에 수개의 심도가 다른 앵커를 설치하고 그 변위를 측정한다.

(3) 가장 깊은 측정점은 반드시 이완영역 바깥의 부동점에 설치되도록 하여야 한다.

(4) 지중변위 측정결과는 록볼트 축력 및 내공변위 측정결과와 연계하여 종합적으로 판단하여야 한다.

(1) 록볼트 축력측정은 KCS 27 50 10 (3.1.4)에 따른다.

(2) 록볼트 축력 측정은 록볼트의 축력을 측정하고 그 응력도에 의하여 록볼트의 효과 등을 검토하여 록볼트 간격 및 길이의 증감여부를 판단하기 위한 계측으로서, 내공변위 측정결과와 연계하여 계측결과를 해석하여야 한다.

(1) 숏크리트 응력측정은 KCS 27 50 10 (3.1.5)에 따른다.

(2) 숏크리트응력 측정은 숏크리트의 안정성 및 추가 지보재의 필요성을 검토하기 위하여 실시하며, 숏크리트 내에 응력계를 매설하여 터널단면의 접선방향과 터널 반지름 방향의 응력을 측정한다.

(3) 측정 대상물의 강성과 계측기의 강성을 고려하여 계측기기 자체의 오차나 형상 오차가 작은 기기를 사용하여야 한다.

(4) 응력계를 매설할 때에는 숏크리트 내의 계측기기와 숏크리트 사이에 공극이 발생되지 않도록 하여야 한다.

(1) 유지관리계측은 KCS 27 50 10 (3.1.6)에 따른다.

(1) 하·해저터널의 계측은 KCS 27 50 10 (3.1.7)에 따른다.

(1) 도심지터널의 계측은 KCS 27 50 10 (3.1.8)에 따른다.

(1) TBM 터널의 계측은 KCS 27 50 10 (3.1.9)에 따른다.

(1) 연직갱, 확폭부, 접속부 터널의 계측은 KCS 27 50 10 (3.1.10)에 따른다.

(1) 설치시기는 KCS 27 50 10 (3.2.1)에 따른다.

(1) 지표침하와 지중침하의 측정위치 및 배치는 KCS 27 50 10 (3.2.2)에 따른다.

(1) 내공변위와 천단침하의 측정위치 및 배치는 KCS 27 50 10 (3.2.3)에 따른다.

(1) 지중변위 측정위치 및 배치는 KCS 27 50 10 (3.2.4)에 따른다.

(1) 록볼트 축력측정 위치 및 배치는 KCS 27 50 10 (3.2.5)에 따른다.

(1) 록숏크리트 응력측정 위치 및 배치는 KCS 27 50 10 (3.2.6)에 따른다.

(1) 수급인은 주변 구조물의 변형이 터널 시공으로 인한 것인지의 여부를 판단할 수 있도록 시공 전에 사진촬영 및 비디오촬영, 드론촬영, 지상Lider 등 사전조사를 하여야 한다.

(2) 터널시공에 의한 변형이 발생하였을 때는 이에 필요한 대책수립과 계속적인 관찰을 하여야 한다.

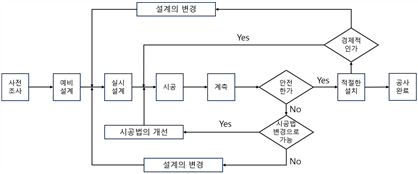

(1) 터널을 시공할 때에는 각종 계측을 체계적으로 수행하면서 계측결과를 직접 설계 및 시공에 반영하여야 하며, 공사의 안전성, 경제성 및 시공성을 만족할 수 있도록 그림 3.4-1과 같이 계측관리를 하여야 한다.

(1) 계측결과는 일상의 시공관리에도 이용하고, 장래 공사계획에도 반영할 수 있도록 정리하여 보존하여야 한다.

(1) 계측결과는 지체 없이 보고하여야 한다. 특히 현저하게 큰 변위가 발생하는 경우, 변위속도가 기준값 이상이거나 수렴하지 않는 경우에는 즉시 공사감독자에게 보고하고 지시에 따라 조치하여야 한다.

(1) 계측기 등의 설치 및 운반 시에는 파손이 생기지 않도록 신중히 취급하여야 하며, 파손이 생겼을 때에는 즉시 공사감독자에게 보고하고 적절한 조치를 취하여야 한다.

(2) 계측기는 굴착 전 또는 굴착 후 즉시 설치되어야 한다.

(1) 수급인은 원활한 계측관리를 위하여 계측 전담반을 직접 운영하거나 계측전문업체에 위탁하여 계측업무를 수행할 수 있다.

(2) 계측 책임자는 터널 굴착에 따른 지반 및 지보재 거동의 역학관계를 이해하는 지반공학 또는 지질학 관련 분야의 전문가이어야 한다.
