(1) 이 기준은 한국토지주택공사(이하 LH라 한다)에서 발주하는 공사로서, 원목마루, 합판마루, 강화마루, 강화합판 마루 등 온돌마루재 깔기 공사에 대하여 규정한다.

내용 없음

· KS F 3101 보통합판

· KS F 3111 천연 무늬목 치장 마루판

· KS F 3200 섬유판

· KS F 3126 치장 목질 마루판

내용 없음

(1) 다음 사항은 LHCS 10 10 10 05에 따라 제출한다.

(1) 다음 품목에 대한 제조업자 제품자료

① 온돌마루재

② 접착제

③ 부자재(PE폼, PE필름, 프로파일, 걸레받이) : 부자재는 사용하는 경우에 한한다.

(2) 자재 승인 또는 신고제품은 LHCS 10 10 05 25에 따른다.

(1) 동별 시공일정계획과 보양방법, 접착제 도포방법이 포함되어야 한다.

(1) 온돌마루재 나누기도

(1) 온돌마루재에 대한 제조업자의 제품견본

(1) 공사감독자가 지정하는 위치에 평형별로 1세대씩 견본시공을 한다.

(1) 온돌마루재는 포장상태로 현장에 반입하고, 청결하고 건조한 장소에 훼손되지 않도록 보관한다. 마루재는 시공 1일전까지는 시공위치로 운반되어야 한다.

(1) 제조업자의 제품자료에 따르되 별도의 명시가 없는 경우 작업의 시작시점부터 접착제가 경화 될 때까지 주위의 기온이 5℃이상 유지되도록 한다.

(1) 합판마루는 천연무늬목을 합판층에 접착한 제품으로 합판의 재질은 KS F 3101 내수 1급으로서 단판 켜수는 5켜 이상이며, 천연무늬목 접착 방식은 건식접착 방법으로 한다.

(1) 치수기준

(2) 품질기준은 아래와 같으며, LHCS 10 40 00 부록6 품질시험 및 검사기준의 Ⅴ. 친환경시험 자재부문에 규정된 품질기준을 만족하여야 한다.

(1) 접착제는 유화(emulsification) 처리한 수용성에폭시 접착제 또는 무기질 접착제를 사용하고, 다음 품질기준에 적합하여야 한다. 단, 무기질 접착제는 자재선정시 KS L 1593 저온경화시험에 의한 기준 인장접착강도 이상임을 확인하여야 한다.

(2) 품질기준은 아래와 같으며, LHCS 10 40 00 부록6 품질시험 및 검사기준의 Ⅴ. 친환경시험 자재부문에 규정된 품질기준을 만족하여야 한다.

(1) 강화마루는 경질섬유판 표면에 LPL(low pressure laminates) 또는 HPL (high pressure laminates) 을 접착시킨 후 표면을 강화시킨 제품으로 표면층, 무늬층, 코아층, 바닥층으로 구성된다.

(1) 표면층(over‐lay)

① 투명한 원지에 멜라민 수지를 함침하여 제조하며, 내마모성을 강화하는 역할을 한다.

(2) 무늬층(deco paper)

① 원지에 멜라민 수지를 함침하여 제조하며, 마루판의 디자인을 결정한다.

(3) 코아층

① 경질섬유판으로 마루재를 열, 습기, 충격 등으로부터 보호하는 역할을 하며 품질은 KSF 3200 (섬유판)에 규정한 보통 경질섬유판을 사용한다.

(4) 바닥층

① 크라프트 원지에 멜라민 수지를 함침하여 제조하며, 하부로부터의 습기를 차단하고 제품의 변형을 막는 역할을 한다.

(1) 치수기준

※ 치수 허용차는 KS F 3126 표2 규(2) 정에 적합하여야 한다.

(2) 품질기준은 아래와 같으며, LHCS 10 40 00 부록6 품질시험 및 검사기준의 Ⅴ. 친환경시험 자재부문에 규정된 품질기준을 만족하여야 한다.

(1) 제조업자가 당해 용도로 제조하거나 추천하는 제품으로 하며, 접착제는 LHCS 10 40 00 부록6 품질시험 및 검사기준의 Ⅴ. 친환경시험 자재부문에 규정된 품질기준을 만족하여야 한다.

(1) 강화합판마루는 고강도 나무무늬 수지를 합판층에 부착시킨 후 표면을 강화시킨 제품으로 KS F 3126에 적합한 것으로 한다.

(1) 표면층(over-lay)

① 투명한 원지에 열경화성수지를 함침하여 제조하며, 내마모성을 강화하는 역할을 한다.

(2) 무늬층(deco paper)

① 원지에 열경화성 수지를 함침하여 제조하며, 마루판의 디자인을 결정한다.

(3) 보강층

① 원지에 열경화성 수지를 함침하여 제조하며, 마루의 강도향상, 습기차단, 제품의 변형을 막는 물리적인 역할을 한다.

(4) 합판

① 합판의 재질은 KS F 3101 내수 1급 합판으로 단판 켜수는 5켜 이상으로 한다.

(1) 치수기준

※ 치수 허용차는 KS F 3126 표3 규정에 적합하여야 한다.

(2) 품질기준은 아래와 같으며, LHCS 10 40 00 부록6 품질시험 및 검사기준의 Ⅴ. 친환경시험 자재부문에 규정된 품질기준을 만족하여야 한다.

(1) 바탕을 평탄하게 잘 다듬고 스테인 휠라, 바니스, 락카, 조합페인트 등의 오염물질을 완전히 제거하고 흙, 먼지 등을 깨끗이 청소한다. 바탕면은 습도 4.5%이내의 건조 상태가 되도록 하고, 바닥면에 균열이 있거나 패인부분은 제조업자의 시공지침에 따라 충전재로 평탄하게 메꾸어야 한다.

(2) 시공바닥면의 평활도가 3m당 2mm 이하가 되어야 한다. 2mm 초과할 경우 낮은 부분은 레벨링 콤파운드 또는 석고로 보완하고, 튀어나온 부분은 면정리 한다.

(3) 접착제 시공시 적정 실내온도는 5℃ 이상을 유지한다.

(1) 마루재를 깔기 전에 나누기도를 작성한 후 이에 따라 시공한다.

(2) 접착제의 1회 도포량은 30cm 너비로 도포범위를 주고 자재제품 자료에 규정된 가사시간 내 작업을 수행 하여야 한다.

(3) 벽면과 만나는 모서리나 코너부분, 문턱 앞부분 등에 대해서는 면밀히 관찰, 조사하고 바닥굴곡이 있는 경우 접착제 도포량을 증가시켜 굴곡진 부분을 메워주고 모래 등으로 압착작업을 반드시 수행하여야 한다.

(1) 마루재를 깔기 전에 나누기도를 작성한 후 이에 따라 시공한다. 나누기도 작성시 마루판이 벽면과 접하는 부위는 습기에 의한 마루판의 수축 및 팽창을 대비 마루판 길이에 따라 부위별 이격 치수를 표시하여야 한다.

(2) 바닥위에 두께 0.1mm PE 필름을 깐다. PE필름은 20cm이상 겹치게 깔고 벽면부위는 바닥에서 2cm 이상 올라가도록 한다.

(3) PE필름 위에 두께 2.0mm PE폼을 보행감과 습기에 의한 변형 방지를 위해 맞대어 깔고 테이프로 접착한다.

(4) 마루판을 모두 설치한 후에는 제조업자가 제공하거나 추천하는 제품의 걸레받이로 마감한다.

(5) 접착제는 제조업자가 제공하거나 추천하는 제품을 사용하며, 혀와 홈 부분에 접착제를 충분히 도포한다.

(1) 접착제 작업 후 경화시간은 기본 24시간, 동절기는 48시간이며, 경화시간 내에는 무거운 물건의 이동을 금지하고 집단적 보행도 금지한다.

(2) 바닥재 시공 후 바닥이나 벽면에 묻은 접착제를 시공부위에 손상이 없도록 제거하고 시공부위의 표면은 제조업자의 시공지침에 따라 청소, 광내기 등을 한다.

(3) 온돌마루재 깔기 및 청소가 끝나면 골판지 등으로 보양한다.

부록 1

온돌마루용 접착제의 인장압축강도 기준

(1) 이 규격은 건축물의 거실 등의 마감자재로 사용되고 있는 온돌마루재(원목마루, 합판마루, 강화마루)중 합판마루 시공 시 접착에 사용되는 접착제의 인장접착강도기준에 대하여 규정한다.

(1) 온돌마루용 접착제는 다음 기준에 적합해야 한다.

표 부록1 2-1 온돌마루용 접착제의 인장접착강도

(1) 바탕재

바탕재는 모르타르 판(주 1)으로 하여 표면은 먼지, 그 밖의 이물질이 부착되지 않도록 청소한다.

① 주 1 : 모르타르의 배합은 무게비로 시멘트1, 표준모래 2, 물시멘트 비 0.65로 한다. 1회 혼합한 시멘트, 표준모래, 물의 채취량은 시멘트 520g, 표준모래 1040g, 물 338g으로 하고 모르타르의 혼합방법은 KS L 5109의 6.(모르타르의 혼합방법)에 따라 조제한 모르타르를 안쪽 치수 70x70x20mm인 금속제 형틀을 사용하여 성형한 후 온도 20±3℃, 습도80%이상의 상태로 24시간 양생 후 탈형하고, 그 후 6일간 20±2℃의 물속에서 양생한다. 다시 7일 이상 양생실에서 양생한 후 KS L 6003에 규정하는 150번 연마지를 사용하여 성형시의 아랫면을 충분히 연마하여 사용기판으로 한 것.

(2) 시험용 목재(피착재)

① 시험용 목재(피착재)는 나왕재질의 일반목재로 크기는 40x40mm 두께10mm로 하고 강제 어태치먼트에 목재의 평활면을 에폭시수지계 접착제(시험용 접착제보다 강도가 큰 것) 등으로 접착 가공 한 것으로 한다.

(3) 기타

(1) 온돌마루용 접착제의 반죽

① 주제와 경화제를 제조업자가 정한 비율로 취해 반죽하여 크기 약 30x30cm, 두께 약 5mm 유리판에 얹고 즉시 적당한 주걱을 이용하여 균일하게 되도록 잘 반죽하여 섞는다.

(2) 온돌마루용 접착제의 도포

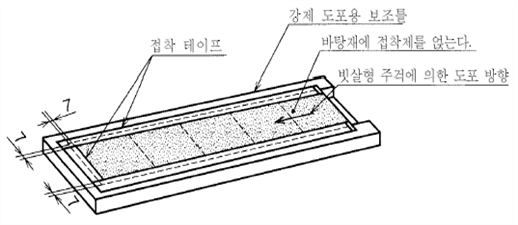

① 온돌마루용 접착제의 도포는 강제 도포용 보조틀을 사용하여 평활면을 위로 하여 바탕재 5매를 틈새 없이 삽입 고정하고 아래 그림과 같이 바탕재를 KS A 1527에 규정하는 점착 테이프로 3방향을 약 7mm 덮이도록 붙이고, 접착제 적당량을 얹어 빗살형 주걱을 비스듬히 세워 양손으로 한번에 앞쪽으로 당겨 접착제를 5매의 바탕재에 균일하게 도포한다. 점착테이프는 온돌마루용 접착제 도포 후 즉시 벗겨 낸다.

(3) 시험용 목재(피착재)와 바탕재의 부착

① 3.1 나에 의해 제작된 시험용 목재 5개를 제조업자가 정한 부착 가능시간의 범위 내에서 3.2 나의 온돌마루용 접착제가 도포되어 있는 각각의 바탕재 중앙에 가만히 얹고 다시 그 각각의 위에 질량 1kg의 추를 약 5초가 얹은 후 추를 제거하고 48시간동안 양생한다.

(4) 인장접착강도 시험

① 3.2 다에 의해 제작된 시험편을 KS F 3218 5.3.2 d)의 그림9의 지그 및 그림10의 강제 덧댐판을 이용하여, 그림 11의 방법으로 부착하여 변위속도 3mm/min의 인장시험기로 인장시험을 하고 파단 될 때까지 최대하중을 측정한다.

(5) 인장접착강도의 계산

① 인장접착강도는 다음 식에 의해 구한다.

F =

여기서 F : 인장접착강도(N/mm²)

P : 최대하중(N)

A : 시험용 목재(피착재)의 면적(mm²)

인장접착강도는 5개 시험체의 평균값을 구하여 KS A 3251-1에 따라 소수점 이하 1자리로 나타낸다. 다만 강제 어태치먼트와 목재(피착재)의 경계면에서 파단이 생긴 시험체에 대하여는 그 시험체의 개수에 따라 재시험을 하고, 앞의 시험값과 합하여 5개 시험체의 평균값으로 나타낸다.
