(1) 이 기준은 한국토지주택공사(이하 LH라 한다.)에서 발주하는 공사로서, 네트워크 스위치 설치공사에 적용한다.

내용 없음

· LHCS 31 65 10 05 배관

· LHCS 31 65 20 05 배선

· 대기전력저감 프로그램 운영규정(산업통상자원부)

· KS C 8111 배선 기구 시험 방법

· KS C 8309 옥내용 소형 스위치류

· KS C 8319 플러시 플레이트

· KS C 8462 대각형 연용 배선기구의 부착틀

· 건축물의 에너지 절약 설계기준(국토교통부)

내용 없음

(1) 다음 사항은 LHCS 10 10 10 05 제출물 관리에 따라 제출한다.

(1) 시험성적서

① 공인기관 시험성적서

(2) 자재 승인 또는 신고 제품은 LHCS 10 10 05 35 전기공사일반 부록3 “승인 및 신고자재목록”과 같다.

(1) 네트워크 스위치 규격별 1개 (부속류 포함)

(1) 사용(기능)설명서 (세대당 1부 이상)

① 조명제어스위치, 조명/대기전력 자동차단스위치, 일괄소등제어 스위치, 대기전력자동차단스위치

(1) 스위치, 통합배선기구 및 콘센트와 네트워크 스위치는 디자인 및 색상에 동일성을 유지하여야 한다.(단, 실내 인테리어 등을 고려하여 감독원과 협의후 변경가능)

(1) 타일 마감부위의 네트워크 스위치는 타일 배열과 일치할 수 있도록 건축공사 수급인과 사전 협의하여야 한다.

(2) 네트워크 스위치 시공과 관련하여 전기, 기계수급인과 협의하여야 한다.

(1) 사용 전압 : AC 90~250V, 50~60Hz

(2) 제어 회로 : 설계도면 참조

(3) 제어 대상 : 설계도면 참조

(4) 리모컨 동작방식 : 적외선 방식

(5) 버튼 구성 : 제조사 사양에 따름

(6) 재질 성분 : 폴리카보네이트(PC. Polycarbonate) 또는 동등 이상의 재질을 사용한다.

(7) 난연 등급 : V2 이상

(8) 사용자 인터페이스 방식 : 터치 타입

(1) 전기용품 및 생활용품 안전관리법 제3조에 의한 안전인증을 취득 및 대기전력저감프로그램 운용규정 제8조에 의거 대기전력저감우수제품을 사용(대기전력저감대상에 한함)하여야 한다.

(2) 회로 동작시 Beep 음향효과가 있어야 한다.

(3) 전선 접속을 위한 단자는 나사 없는 단자 형태이어야 하며, 통신을 위한 단자는 8핀 모듈러 단자형태이어야 한다.

(4) 스위치의 위치 및 상태감시를 위한 LED램프가 있어야 하고 수면에 방해받지 않도록 스위치 조작후 일정시간 후에 저조도 모드로 변경되어야 한다.

(5) 정전시에도 스위치의 설정내용을 유지하여야 한다.

(6) 홈네트워크와 연동기능(조명제어, 일괄소등, 가스차단, 엘리베이터 호출 등)을 갖추어야 하며, 장비상의 사용자 조작 이벤트를 게이트웨이로 전송하여야 한다.

(7) 전선 접속을 위한 단자에는 오결선을 방지하기 위하여 접속방법을 표기하여야 한다.

(8) 스위치의 플레이트에 해당 용도를 구분하는 표준명칭을 표시하여야 한다.(표준명칭 : 거실(1), 거실(2), 간접, 복도, 발코니, 침실(1), 침실(2), 조리(1), 조리(2), 탈수, 기타)

(9) 타 용도(TV, VTR 등)의 리모컨에 코드를 입력하여 스위치를 조작할 수 있어야 한다.(일괄소등제어 스위치 제외)

(10) 세대단말기, 스위치 본체버튼 및 원격(핸드폰, PC)으로 제어할 수 있어야 한다.(대기전력 자동차단스위치 제외)

(1) 통신 방식 : 전용선(RS-485)

(2) 제어 용량 : 1회로 당 300W 이상(다만, 일괄소등제어 스위치는 1회로 15A 이상)

(3) Scene(패턴) 연출 : 제조사 사양에 따름

(4) 표시 장치 : 점․소등 표시, 디밍레벨 표시(디밍패턴스위치에 한함)

(1) 3회로 이하는 KS C 8436 표준의 스위치박스에 4회로 이상은 KS C 8436 표준의 CSW2S박스에 설치한다.(다만, 디밍패턴스위치는 6회로까지 CSW2S 박스를 사용하며, 7회로 이상은 전용박스 사용 가능)

(2) 조명제어 스위치는 점․소등 버튼 조작으로 해당 전등이 점․소등 되어야 하며, 패턴 및 디밍패턴 적용시 전체 ON/OFF 기능을 가진 버튼이 있어야 한다.

(3) 네트워크 스위치에는 전기위험 문구 스티커를 적정위치에 부착하여야 한다.

(1) 통신 방식 : 전용선(RS-485)

(2) 제어 용량 : (조명) 1회로당 300W 이상

(콘센트) 1회로당 16A 이상

(3) Scene(패턴) 연출 : 제조사 사양에 따름

(4) 표시 장치 : 점․소등 표시, 전력사용량, 디밍레벨 표시(디밍패턴스위치에 한함)

(1) 연결된 전체 콘센트를 일괄제어 기능과 개별제어 기능을 갖추어야 한다.

(2) 대기전력차단용 릴레이는 래치릴레이를 사용한다.

(3) 자동모드/수동모드 기능이 있어야 하며, 수동차단이 가능하여야 한다.

(4) 대기전력 자동차단 용량설정은 회로별로 부하에 따라 사용자가 재설정할 수 있는 버튼 및 기능이 있어야 한다. (초기화 기본값은 0W로 한다.)

(5) 스위치가 제어하는 콘센트에 연결된 가전제품이 대기전력(꺼짐) 상태일 때 자동 차단하고 리모컨 및 스위치 조작으로 수동복구하는 기능을 가져야 한다.

(6) 스위치가 제어하는 콘센트에 일반 멀티탭을 연결 했을 경우 연결된 전자제품들의 정상적인 사용이나 대기전력 차단기능에 이상이 없어야 한다.

(7) 오동작에 따른 초기화 기능이 있어야 하며, 이때 복원시 콘센트에 전원차단 및 복구가 가능하고, 정상적인 대기전력 차단 기능에 이상이 없어야 한다.

(8) 조명/대기전력 자동차단스위치 5회로 이하는 KS C 8436 표준의 CSW2박스에 설치하며, 패턴(디밍)스위치(조명, 대기 포함) 5회로 이상은 CSW4박스에 설치한다.

(9) 조명/대기전력 자동차단스위치는 점․소등 버튼 조작으로 해당 전등이 점․소등 되어야 하며, 패턴 및 디밍패턴 적용시 전체 ON/OFF 기능을 가진 버튼이 있어야 한다.

(1) 통신 방식 : 전용선(RS-485)

(2) 제어 용량 : 1회로당 15A 이상

(3) 표시방법 : 일괄소등, 가스차단, 엘리베이터호출 표시

(1) 일괄소등용 릴레이는 래치릴레이를 사용한다.

(2) 가스차단/엘리베이터호출 포함 일괄소등 1회로는 KS C 8436 규격의 스위치박스에 2회로 이상은 CSW2S박스에 설치한다.

(3) 외출시 일괄소등제어 스위치의 조작으로 현관 센서등을 제외한 모든 조명등이 일괄소등 되어야 하며, 귀가시 외출전 조명상태로 복귀하여야 한다.

(4) 홈네트워크에 의한 제어그룹으로 구성되어 있는 네트워크스위치는 일괄소등제어 스위치의 신호를 세대단말기에서 전송받아 네트워크스위치로 신호를 보내 연동 제어할 수 있도록 구성한다.

(5) 외출시 일괄소등제어 스위치의 조작시 게이트웨이를 통한 일괄소등, 가스차단 및 엘리베이터호출이 되어야 한다.

(1) 제어 용량 : 회로당 16A 이상

(2) 표시 장치 : 전력사용량

(1) 연결된 전체 콘센트를 일괄제어 기능과 개별제어 기능을 갖추어야 한다.

(2) 대기전력차단용 릴레이는 래치릴레이를 사용한다.

(3) 자동모드/수동모드 기능이 있어야 하며, 수동차단이 가능하여야 한다.

(4) 대기전력 자동차단 용량설정은 회로별로 부하에 따라 사용자가 재설정할 수 있는 버튼 및 기능이 있어야 한다. (초기화 기본값은 0W로 한다.)

(5) 스위치가 제어하는 콘센트에 연결된 가전제품이 대기전력(꺼짐) 상태일 때 자동 차단하고, 리모컨 및 스위치 조작으로 수동복구하는 기능을 가져야 한다.

(6) 스위치가 제어하는 콘센트에 일반 멀티탭을 연결했을 경우 연결된 전자제품들의 정상적인 사용이나 대기전력 차단기능에 이상이 없어야 한다.

(7) 오동작에 따른 초기화 기능이 있어야 하며, 이때 복원시 콘센트에 전원차단 및 복구가 가능하고, 정상적인 대기전력 차단 기능에 이상이 없어야 한다.

(8) 대기전력 자동차단스위치는 KS C 8436 표준의 CSW1(2회로), CSW2(3～4회로), CSW3(5～6회로)박스에 설치한다.

(9) 대기전력자동차단스위치에 연결된 4구형 콘센트 중 2구는 상시전원이 공급되어야 한다.(콘센트 플레이트에 대기/상시 구분 표시하여야 함)

(1) 스위치용 배관공사를 시행하기 전에 반드시 최종 건축도면을 확인하여 문의 개폐방향, 장애물의 유무, 배관설비 및 스위치 설치 가능여부를 학인한 후 시공한다.

(2) 전등스위치는 비접지측(+)에 설치하여야 한다.

(3) 스위치 손잡이 위치는 윗쪽 또는 오른쪽으로 되었을 때 점등되도록 한다.

(1) 전선의 피복은 스트리퍼 등을 사용하여 충전부위가 노출되지 않도록 적당히 제거하여야 한다.

(2) 스위치에 접속하는 전선은 단자내부에 완전히 삽입되도록 하여야 한다.

(3) 전선을 단자에 삽입 후 접속 상태를 확인하여야 한다.

(4) 화장실 팬용 배선은 천정 콘크리트 박스에서 결선하여야 한다.

(5) 배선기구의 접속은 기구 내에서 분기를 하지 말고, 전선접속기를 사용하여 기구에 연결하여야 한다.

(1) 네트워크 스위치 설치높이는 기구의 중앙을 기준으로 하며, 설계도면에 별도 표기가 없는 경우 MH 1.2m에 설치하여야 한다.

(2) 네트워크 스위치는 건축 마감면에 맞도록 설치한다.

(1) 외기에 직접 면하였거나 이에 준하는 장소에 설치되는 배선기구용 박스 및 배관은 결로 방지를 위한 조치를 위하여야 한다.

(1) 네트워크 스위치는 정격전압을 인가하여 개별시험을 하여야 하며, 불꽃 발생이 심한 경우 신품으로 교체하여야 한다.

(1) 품질확인을 위하여 모델(규격)별 현장납품 수량 300개당 1개 이상 샘플링(300개 이하는 1개)하여 국가공인기관 검사를 실시할 수 있다. 검사항목 및 기준값은 별표에 의한다. 검사에 소요되는 비용은 수급인 부담으로 한다.

(1) 기기 결선 후 주위 청소를 하여야 한다.

(2) 배선기구 취부 후 배선기구에 묻은 풀 및 이물질을 깨끗이 닦아야 한다.

부록 1

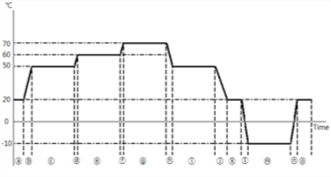

제1호 (온습도 사이클 시험)

부록 2

제2호 (온도상승)

부록 3

제3호 (정상동작 시험)

부록 4

제4호 (자체 소비전력)
