1. 일반사항
1.1 적용 범위
(1) 이 기준은 한국토지주택공사(이하 LH라 한다)에서 발주하는 공사로서, 비탈면을 안정시키기 위하여 시공하는 돌망태 옹벽공사에 적용한다.
1.2 참고 기준
1.2.1 관련 법규
내용 없음
1.2.2 관련 기준
(1) 관련 기준은 KCS 11 80 15(1.2)를 따르며, 추가사항은 다음과 같다.
· LHCS 10 10 05 01 공사 일반
· LHCS 10 10 10 05 제출물 관리
· LHCS 11 80 05 콘크리트 옹벽
· LHCS 11 80 30 H-PILE 옹벽
· LHCS 11 80 10 보강토 옹벽
· LHCS 51 60 10 15 비탈덮기공
· LHCS 51 60 10 10 비탈면멈춤공
· KS D 0201 용융 아연 도금 시험 방법
· KS D 0229 용융 알루미늄 도금 시험 방법
· KS D 7017 용접 철망 및 철근 격자
· SPS-KWNC004-0702 마름모 돌망태 및 육각매트리스개비온(한국철망공업협동조합)
1.3 용어의 정의
· 돌망태(gabion) : 돌망태에는 원형 돌망태, 사각형 돌망태, 타원형 돌망태 등이 포함되는데(SPS-KWNC004-0702 참조), 이 기준에서의 돌망태는 사각형 돌망태를 의미
· 몸통망 : 돌망태 주체 부분의 망
· 열선 : 몸통망을 구성하는 가공된 하나의 선
· 망눈 : 열선에 둘러싸인 마름모형 4변형의 공간
· 직봉 : 사각형 돌망태의 몸통망과 사각 링을 조립하기 위해 4곳의 모서리에 사용하는 직선
· 링(뚜껑틀) : 뚜껑 조립을 위한 틀 또는 시공 현장에서의 돌채움 작업을 용이하게 하기 위한 사각형 모양의 부품
1.4 제출물
1.4.1 제출물 일반사항
(1) 다음 사항은 LHCS 10 10 10 05를 따라 제출한다.
1.4.1.1 시공계획서
(1) LHCS 10 10 05 01(1.19)를 따르며, 아래 사항을 포함하여 작성 제출한다.
① 기초지반의 지지력조건 검토보고서
가. 수급인은 시공 전에 기초지반이 설계에서 요구하는 지지력조건을 만족하는지 검토하고, 검토보고서를 제출하여야 한다.
② 시공상태 검측 계획
③ 전문가 활용 계획
④ 천연 및 일반자재 조달 계획
2. 자재
2.1 형상 및 치수
(1) KCS 11 80 15(2.1.2) 를 따른다.
2.2 치수 및 허용차
2.2.1 선지름
(1) 선지름 및 그 허용차는 SPS-KWNC004-0702(6.2)를 따른다.
2.2.2 망눈치수의 허용차
(1) 망눈치수의 허용차는 +3%, -1%로 한다.
그림 2.2-1 망눈치수
2.2.3 링(뚜껑틀), 직봉
(1) 링의 높이, 너비의 크기를 표시하는 치수는 모두 외측 치수로 하고, 그 허용차는 +3 ~ -1%로 한다. 또한 직봉의 양 끝은 뚜껑틀과의 연결용으로 80mm이상의 여분이 있어야 한다.
2.2.4 몸통망의 길이 및 여분길이
(1) 몸통망 및 여분길이는 그림 2.2-2와 같이 하고 길이의 허용차는 +3 ~ -1%로 한다. 또한 열선의 양 끝에는 뚜껑 부착용으로서 50mm 이상의 여분 길이가 있어야 한다.

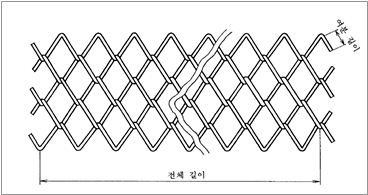

그림 2.2-2 여분길이 각 부의 선지름
(2) 돌망태의 열선, 뚜껑망의 선지름에 대한 링(뚜껑틀), 직봉과의 선지름 조합은 SPS-KWNC004-0702(6.2.7)을 따른다.
2.2.5 치수
(1) 돌망태 몸통의 크기(지름, 높이, 너비), 망눈 치수에 따른 열선의 수 및 길이는 SPS-KWNC004-0702(6.2.9)를 따른다.
2.3 재료
2.3.1 아연도금 철선
(1) 돌망태에 사용하는 재료는 KS D 7011의 SWMGS-3, SWMGS-4, SWMGS-5, SWMGS-6, SWMGS-7, SWMGH-3 및 SWMGH-4로 한다. 다만, SWMGS-3, SWMGS-4, SWMGS-5, SWMGS-6 및 SWMGS-7의 감기 시험에 사용하는 원통의 지름은 선지름의 2배로 하고, SWMGH-3, SWMGH-4의 감기 시험에 사용하는 원통의 지름은 선지름의 3배로 한다.
(2) 철선의 연신율은 KCS 11 80 15(2.1.1(2)) 를 따른다.
2.3.2 염화비닐 피복 철선
(1) 돌망태에 사용하는 재료는 KS D 7036에 규정한 것 중 염화비닐 피복 철선이어야 하며 피복선의 호칭은 SPS-KWNC004-0702(6.2.2)를 따른다.
2.3.3 알루미늄 도금 철선
(1) 돌망태에 사용하는 재료는 KS D 7037에 규정한 것 중 SWMA-C(알루미늄 피복 철선)로 하며 피복선의 호칭은 SPS-KWNC004-0702(6.2.3)을 따른다.
2.3.4 아연 부착량
(1) 아연 도금 철선의 아연 부착량은 SPS-KWNC004-0702(6.3)을 따른다.
2.3.5 알루미늄
(1) 알루미늄 도금 철선의 알루미늄 피복 두께는 SPS-KWNC004-0702(6.5)를 따른다.
2.4 겉모양
(1) 겉모양은 다음에 따른다.
① 돌망태 열선의 모양은 바르고 표면에는 균열, 박리 그 밖의 사용상 해로운 결점이 없어야 한다.
② 몸통망은 인접하는 열선이 도중에서 서로 물리지 않고 이탈되어서는 안 된다.
③ 뚜껑망과 뚜껑틀의 조립은 2중 감기로 한다.
2.5 시험
2.5.1 아연 부착량 시험
(1) 아연 부착량 시험은 다음에 따르며 아연 도금 철선제 돌망태에 한한다.
① 시험편의 채취방법
가. 시험편은 열선에서 채취한다.
② 아연 부착량 시험 방법
가. 아연 부착량 시험은 KS D 0201(3.2)의 규정에 따른다.
2.5.2 알루미늄 피복 두께 시험 방법
(1) 알루미늄 피복 두께 시험은 다음에 따르며 알루미늄 도금 철선제 돌망태에 한한다.
① 시험편의 채취방법
가. 시험편은 열선에서 채취한다.
② 알루미늄 피복 두께 시험 방법
가. 알루미늄 피복두께 시험은 KS D 0229(6.1)의 규정에 따른다.
2.5.3 철선의 인장강도 품질기준
(1) KS D 7011, KS D 7036, KS D 7037을 따른다.
2.6 채움재
(1) KCS 11 80 15(2.1.3) 을 따른다.
3. 시공
3.1 시공조건 확인
(1) KCS 11 80 15(3.1) 을 따른다.
3.2 시공일반
(1) KCS 11 80 15(3.3.1) 을 따른다.
3.3 현장 품질관리
3.3.1 시공 중 품질관리
(1) KCS 11 80 15(3.6(1)) 을 따른다.
3.3.2 시공 후 품질관리
(1) KCS 11 80 15(3.6(2),(3)) 을 따르며, 아래의 항목을 추가하여 적용한다.
(2) 수시로 철망의 피복 또는 도금상태와 파손상태를 조사하여야 한다.
(3) 채움재가 빠지지 않았는지를 조사한다.
(4) 과도한 배부름 및 침하가 발생하였을 경우 안정성을 검토하여 재시공 등 조치하여야 한다.
