1.기초공
1.1 일반사항
1.1.1 적용범위
이 시방서는 하수관로공사의 기초공사에 적용한다.
1.1.2 제 출 물
(1) 시공계획서를 작성하여 공사감독자(건설사업관리자)에게 제출한다.
(2) 시공도면
공사감독자(건설사업관리자)가 요구하는 도면을 작성 제출하여야 한다.
1.2 재료 : 해당사항 없음
1.3 시공
1.3.1 일반사항
관로의 기초공은 관로의 종류 및 토질 등에 따라 다음 사항을 고려하여 정한다.
(1) 관 기초지반은 소정의 지지력을 얻을 수 있도록 다져야 하며, 부등침하가 발생하여서는 안된다.
(2) 기초공은 사용하는 관로의 종류, 토질 지내력, 시공방법, 하중조건 및 매설조건 등에 따라 정하지만 기초공의 선택은 공사비용에 큰 영향을 미치게 되므로 관로의 내구성 및 경제성을 충분히 검토하여 적절한 방법을 선택하도록 한다.
(3) 관로의 기초공은 철저히 시공하는 것이 중요하며, 관로의 부등침하는 하수의 정체, 부패 및 악취를 발생시키는 원인이 될 뿐만 아니라 최악의 경우에는 관로가 파손되어 오수가 유출되거나 지하수의 침입을 초래하고, 또 관로 주변의 토사가 유입하여 유지관리면에서 큰 장해가 되거나 심하면 도로가 함몰하는 현상이 나타나기도 하므로 기초공은 특히 중요하다.
(4) 공사감독자(건설사업관리자)는 관로 및 구조물의 지반이 연약지반으로서 침하가 예상된다고 판단되면 기초 변경을 요구할 수 있다. 공사감독자(건설사업관리자)가 기초 변경을 요청할 때에는 시공자는 이에 맞는 기초로 변경하여 승인을 얻은 후 시공을 하여야 한다.
1.3.2 용수지역 처리
용수지역은 배수처리를 하여 수위를 낮춘 후 다음 시공을 하여야 한다.
1.3.3 불순물 처리
콘크리트의 부착이 잘 되도록 기초 콘크리트공사 전 굴착 부위의 불순물 및 기타 이물질은 완전히 제거하여야 한다.
1.3.4 지하수 처리
지하수에 의한 부력이 각 구조물의 기초 및 저판, 벽체 시공시 작용되지 않도록 물푸기를 실시하여야 하며, 필요시 자갈 등 투수성 물질을 부설하여 지하수를 배제토록 한다.
1.3.5 터파기면의 종류에 따른 기초공사
(1) 보통지반 기초공사

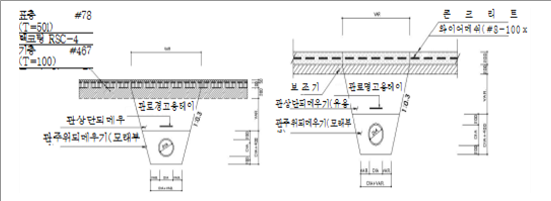

[그림 1-5-1] 보통지반의 경우(예시)
(2) 암지반 기초공사
터파기면이 암지반일 경우에는 기초두께만큼 추가 터파기 후 보통지반의 모래기초와 동일한 규격으로 시행한다.
(3) 연약지반 기초공사
터파기면이 연약지반일 경우에는 연약층의 일부 또는 전부를 굴착 제거하여 양질토로 치환하여야 하며, 치환용 양질토는 사용 전에 토질시험을 실시하여 설계 요구사항을 충족시킬 수 있어야 한다. 치환용 양질토와 원지반의 세립토는 서로 혼합되지 않도록 분리기능을 가진 토목섬유를 그 사이에 포설하여야 하며, 분리기능을 목적으로 사용되는 토목섬유는 흙입자를 보존시키는 보존성과 외부하중에 의해 생기는 응력에 견딜 수 있는 충분한 강도를 가져야 한다.
(4) 관로기초
관로부설 전 설계도서에 명시된 지반조건과 상이할 경우에는 현장시험(예, 평판재하시험 등)을 통하여 정확한 지층상태를 파악하고 적절한 대처방안을 강구한 후 시공하여야 한다.
(5) 구조물의 기초
본 공사에 사용되는 소형 구조물의 기초작업시 설계도서에 명시된 지반조건과 상이할 경우에는 현장시험(예, 평판재하시험 등)을 통하여 정확한 지층상태를 파악하고 적절한 대처방안을 강구한 후 시공하여야 한다.
1.3.6 관종에 따른 기초공사
(1) 일반사항
① 강성관인 경우 콘크리트, 연성관인 경우는 모래 기초공을 우선적으로 검토하고, 기초공의 두께와 폭은 설계도면대로 시공한다.
② <표 1-5-1>은 관종에 따른 기초를 개략적으로 분류한 것이지만 실제에서는 관체의 보강과 부등침하의 방지를 위하여 각각의 기초를 조합하여 시공하는 경우도 있다.
| 지반 관종 | 경질토 보통토 | 연 약 토 | 극 연 약 토 | |
| 강 성 관 | 철근 콘크리트관 | 벼개동목 쇄석기초 모래기초 등 | 콘크리트기초 등 | 말뚝기초 철근콘크리트기초 등 |
| 도관 | 벼개동목 쇄석기초 모래기초 | 쇄석기초 콘크리트기초 | 철근콘크리트기초 | |
| 연 성 관 | 경질 염화비닐관 폴리에틸렌관 | 모래기초 등 | 모래기초 토목섬유(geotextile)기초 소일시멘트(soil cement)기초 등 | 토목섬유(geotextile)기초 소일시멘트(soil cement)기초 사다리동목기초, 말뚝기초 콘크리트＋모래기초 등 |
| 덕타일 주철관 강관 | 모래기초 | 모래기초 | 모래기초 사다리동목기초 콘크리트＋모래기초 | |
주)암반에 매설하는 경우는 응력을 균등히 분포시킬 수 있는 구조의 기초로 한다.
| 지 반 | 대표적인 토질 |
| 경질토 | 경점질토, 역혼토(·混土) 및 역혼사(·混沙) |
| 보통토 | 모래, 롬(loam) 및 사질점토 |
| 연약토 | 실트(silt) 및 유기질토 |
| 극연약토 | 매우 연한 실트 및 유지질토 |
단, <표 1-5-1>, <표 1-5-2>에 의한 지반이 양호한 경우에는 이들의 기초를 생략할 수 있다.
(2) 강성관로
철근콘크리트관 등의 강성관로는 조건에 따라 모래, 쇄석(또는 자갈), 콘크리트 등으로 실시하며,지반이 연약한 곳, 지하수 수위의 변동이 심한 해안지역 등에서 필요에 따라 기초의 기능을 갖춘 기성제품 등으로 사용하거나 각각의 기초를 조합하여 시공할 수 있다. 단, 지반이 양호한 경우에는 이들의 기초를 생략할 수가 있다.

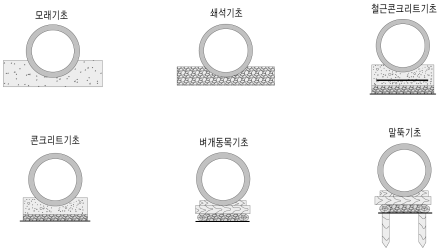

[그림 1-5-2] 강성관의 기초공 종류
① 벼개 동목기초보통지반에서 관로의 경사를 정확히 유지하고 접합을 용이하게 할 위한 목적으로 주로 철근콘크리트관에 사용하는 매우 단순한 기초방식이다. 일반적으로 벼개동목기초의 구조는 관 1개에 대하여 2~3개의 받침을 놓고, 그 위에 관을 부설하여 쐐기로 안정시키는 방식이다. 시공시에는 횡목 설치에 유의하여야 하며 횡목을 견고하게 지반에 고정하고, 동시에 일정한 높이로 설치하여야 하여야 한다.
② 모래기초 및 쇄석기초
지반이 연약한 경우 및 관로에 미치는 외압이 큰 경우에 채용한다. 모래 또는 쇄석 등을 관로 외주(下部)에 밀착되도록 견고히 관로를 지지한다.
이 기초가 관로에 접하는 폭(또는 받침각)에 의해 관로의 보강효과는 다르며 받침각이 클수록 내하력이 증가한다.
이 경우에 주의할 점은 필요한 받침각을 확보하는 것이고 그러기 위해서는 시공상의 받침각을 크게 할 필요가 있다.
또한 관로 하단의 기초두께는 최소 100~200mm 또는 관로 외경의 0.2~0.25배로 하는 것이 바람직하며, 관로의 매설지반이 암반인 경우의 기초두께는 이 범위보다 다소 두껍게 하는 것이 안전하다. 지하수위 아래에 설치되는 관로의 모래기초는 모래의 유동방지를 위하여 유동방지매트를 설치한다.
③ 콘크리트 및 철근콘크리트기초
지반이 연약한 경우 및 관로에 미치는 외압이 큰 경우에 채용한다. 관로의 저부를 콘크리트로 둘러싸는 것으로 외압하중에 의한 관로의 변형을 충분히 보호할 수 있어야 한다. 이 경우에도 받침각이 클수록 내하중은 증가한다. 또한 최소 기초두께는 (2)모래기초 및 쇄석기초에 따른다.
④ 콘크리트+모래기초
극연약지반에서 지지층이 매우 깊고 동목받침이 비경제적인 경우 굴착면 바닥에 콘크리트를 타설해 상부하중을 바닥으로 분산시켜 지반침하를 방지하는 방법이다. 이 경우 콘크리트기초 위에 직접 관을 설치하면 관저부가 점받침이 되어 하중이 집중하게 되므로 상판에는 앞에서 기술한 모래기초 등을 하도록 한다.
(3) 연성관로
경질염화비닐관 등의 연성관로는 자유받침의 모래기초를 원칙으로 하며, 조건에 따라 말뚝기초 등을 설치한다. 또한 필요시 기초의 기능을 갖춘 기성제품 등으로 설치할 수 있다.
① 경질염화비닐관 등의 연성관에서도 강성관의 기초와 마찬가지로 관체의 보강 혹은 관로의 침하방지를 주목적으로 하는데, 연성관의 기초공은 원칙적으로 자유받침의 모래기초로 한다.
② 관체의 보강을 주목적으로 한 기초
지반의 조건에 따라서 관체 측부 흙의 수동저항력을 확보하기 위해 소일시멘트(soil cement)기초, 토목섬유(geotextile)기초 등을 이용하기도 한다.

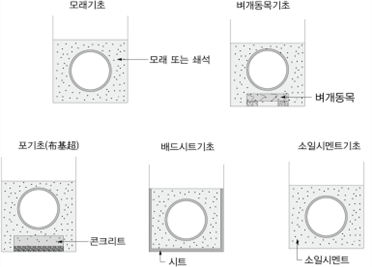

[그림 1-5-3] 연성관의 기초의 종류 예시(시공받침각 360°)
③ 관로의 부등침하방지를 주목적으로 한 기초
극히 연약한 지반에서 부등침하가 우려되는 경우에는 말뚝기초 및 콘크리트+모래기초, 플라스틱 조립식 경량기초 등과 3.6.2에서 기술한 강성관로의 기초공을 병용할 수 있지만 동목, 콘크리트+모래기초와 관체 사이에 충분한 모래를 깔아 틈이 없게 할 필요가 있다.
또한 관로의 안전성 확보를 위하여 필요시 관 받침대 등을 사용할 수 있으며 이는 공사감독자(건설사업관리자)와의 사전 협의를 통하여 선정하도록 한다. 참고로 말뚝기초란 극 연약지반으로 거의 지내력을 기대할 수 없는 경우에 사용되며 사다리동목의 밑을 말뚝으로 받치는 형태를 말한다.
④ 연성관에 사용되는 모래기초 공의 받침각은 360°가 바람직하며, 관체 상부 200mm까지는 양질의 토사로 충분히 다짐 시공되도록 한다.
⑤ 시공 중 또는 시공 후 발생될 수 있는 연성관의 부상방지를 위하여 설계보고서 및 공사착공 전 시공계획서 작성 시 공사감독자(건설사업관리자)에게 대책 방안을 제시 하여 수립토록 한다.
2. 관 보호공
2.1 일반사항
2.1.1 적용범위
이 시방서는 하천 및 암거횡단구간, 압송구간의 곡관부, 최소토피 이하 또는 도면에 표시된 구간의 관보호를 위한 보호공 설치공사에 적용한다.
2.1.2 제 출 물
(1) 시공계획서를 작성하여 공사감독자(건설사업관리자)에게 제출한다.
(2) 시공도면
공사감독자(건설사업관리자)가 요구하는 도면을 작성 제출하여야 한다.
2.2 재료:해당사항 없음
2.3 시공
2.3.1 관로부설이 완료된 후 하천 및 암거횡단 위치에 대하여 보호공을 설치하여야 하며, 이 공사의 콘크리트 공사를 위해 KS F 4009(레디믹스트 콘크리트(이하 레미콘으로 표기))를 사용하여야 한다. 또한 이 공사를 수행하기 위한 유의사항은 아래와 같다.
(1) 레미콘의 배합설계는 굵은 골재의 최대 치수 및 강도가 동일하더라도 콘크리트의 타설방법, 타설시의 기온 등을 고려하여 각각의 슬럼프치를 달리한 배합설계를 발주자(요청시 입회), 공사감독자(건설사업관리자), 시공자 및 레미콘공장 품질관리자와 합동으로 실시하여야 하고 검사실시 결과가 불량 레미콘으로 판정되었을 때에는 작업현장에 반입되어서는 안된다.
(2) 레미콘은 KS 표시허가 공장으로서 공사감독자(건설사업관리자)로부터 공급원 승인을 얻은 업체로부터 공급하여야 하며 공장 선정에 있어 현장까지의 운반시간, 콘크리트의 제조능력, 제조설비, 품질관리 상태 등을 고려하여야 한다.
(3) 사업시행자는 콘크리트 타설에 앞서 납품일시, 종류, 납품 가능량을 감안하여 납품공장을 선정함으로써 타설 도중 콘크리트 공급이 중단되지 않도록 하여야 한다.
(4) 콘크리트 타설을 위한 거푸집 등 가시설물에 대하여는 콘크리트 소요강도 및 안정성을 가지는 동시에 구조물의 위치, 형상 및 치수가 정확히 확보될 수 있는 것이라야 하며 이에 대한 기준은 이 시방서의 해당관련 규정에 따른다.
(5) 하천구간 및 용수 지역은 배수처리를 하여 관기초공 설치부 이하로 수위를 낮춘 다음 시공하여야 하며 시공중에는 항시 관설치면이 건조할 수 있도록 하여야 한다.
(6) 하천횡단, 철도횡단, 주요 지장물 횡단 등의 경우 철근콘크리트 관보호공으로 하여 외압이나 지반침하에 의한 관의 손상 및 변형을 방지하도록 하여야 한다.
