이 기준은 일반 건축물, 도시철도 및 각종 시설물의 공기조화 및 환기용 덕트공사에 적용한다.

다음 표준은 이 기준에 명시되어 있는 범위 내에서 이 기준의 일부를 구성하고 있는 것으로 본다.

● 기계설비법 기술기준

● KS T 1028 점착 테이프 및 점착시트  시험방법

● KS B 1002  6각 볼트

● KS B 1012  6각 너트 및 6각 낮은너트

● KS B 1101  냉간 성형 리벳

● KS B 5302  유리제 온도계(전체담금)

● KS B 5315  유리제 2중관 온도계

● KS D 3051 열간 압연 봉강 및 코일의 모양, 치수 및 무게와 그 허용차

● KS D 3052 열간 압연 평강의 모양, 치수 및 무게와 그 허용차

● KS D 3500 열간 압연 강판 및 강대의 모양, 치수, 무게 및 그 허용차

● KS D 3501  열간 압연 연강판 및 강대

● KS D 3503  일반 구조용 압연 강재

● KS D 3506  용융 아연도금 강판 및 강대

● KS D 3512  냉간 압연 강판 및 강대

● KS D 3698  냉간 압연 스테인리스 강판 및 강대

● KS D 3705  열간 압연 스테인리스 강판 및 강대

● KS D 3770  용융 55% 알루미늄 아연합금도금 강판 및 강대

● KS D 6701  알루미늄 및 알루미늄 합금의 판 및 띠

● KS D 6704  땜납

● KS D 6705  알루미늄 및 알루미늄합금박

● KS D 6759  알루미늄 및 알루미늄합금압출 형재

● KS F 2815   배연 설비의 검사 표준

● KS M 3343  폴리염화비닐(염화비닐수지) 금속 적층판

● KS M 3402  수도용 경질폴리염화비닐이음관

● KS M ISO 11833-1 (플라스틱- 무가소화 폴리염화비닐(PVC-U)시트- 종류, 치수 및 특성- 제1부: 두께 1mm 이상)

● KS M 3700  초산비닐 수지 에멀션 목재접착제

● SPS-KARSE B 0008-0170 공기취입⋅취출구의 성능 시험방법

● SPS-KARSE B 0009-0171 공기조화용 댐퍼

● SPS-KARSE B 0010-0172 공기조화용 댐퍼 성능 시험방법

● SPS-KARSE B 0013-0175 공기조화용 덕트 및 부품

● SPS-KARSE B 0016-0178 공기조화용 덕트누기 시험방법

● SPS-KARSE B 0017-0179 공기조화용 덕트소음기 성능 시험방법

● SPS-KARSE B 0037-0199 레인지 후드

● SPS-KARSE B 0044-1255 정풍량 욕실환기팬

● SPS-KARSE B 0054-2079 정정압 환기장치

● SPS-KARSE B 0055-6334 역류방지 전동댐퍼

● SPS-KARSE B 0056-6196 공기조화용 보온재 일체형 덕트패널

SAREK 표준 203-2014 공조장비의 기밀시험 방법

SAREK 표준 201-2013 덕트풍량측정방법

기준의 용어 정의는 KCS 31 10 10(1.3)을 참조한다.

공기조화 및 환기용 덕트는 오염물질을 발생시키지 않고 흡습하지 않는 재료를 사용한다.

KS D 3506으로 한다.

KS D 3705 또는 KS D 3698으로 한다.

KS M 3343 의 C종 1호로 한다.

KS D 3770로 한다.

KS M ISO 11833-1로 한다.

덕트용 유리섬유는 두께 25mm, 밀도 60kg/m³ 이상의 평탄하고 견고한 적층판(장방형 덕트 및 10각형 덕트용) 또는 원통형(원형 덕트용)의 것으로 외면에 유리섬유로 보강시킨 알루미늄박으로 피복한 것으로 한다.

SPS-KARSE B 0056-6196에 따른다.

KS D 3503으로 하며, 그 형상, 치수, 중량 및 허용차는 KS D 3051, KS D 3052 및 KS D 3500에 기재되어 있는 것으로 한다.

아연도금강판제 덕트의 경우 KS B 1101에 아연도금한 강리벳을 표준으로 한다. 덕트 재료가 스테인리스, 염화비닐강판의 경우는 스테인리스제 리벳 또는 동리벳으로 한다.

KS B 1002 및 KS B 1012의 표준 이상의 것을 사용하며, 강볼트 및 너트는 아연도금을 한 것으로 한다.

플랜지용 개스킷은 공기 중에 비산되어 인체에 피해를 주지 않는 재료로 기밀성, 접착성, 내화학성, 내유성, 내열성 및 내한성 등을 고려하여 자기소화성이 있는 가교 발포 폴리에틸렌계통, 고밀도 스펀지 계통 및 고무 계통의 난연 처리된 패킹으로 두께 3mm 이상으로 한다.

합성고무 및 기타의 재료로 하고, 덕트와 잘 접착하는 내구성이 있는 비초산계로 한다.

KS D 6704에 따른 50Sn(주석)을 원칙으로 한다.

덕트 기기류는 압력 손실, 누기, 풍량, 토크시험과 디퓨저의 기류 분포, 도달 거리 및 풍속, 소음레벨 등 각종 시험 데이터가 명시된  덕트기구를 선정, 설치하여야 한다.

(1) 두께 0.6mm 이상의 KS D 3506, KS D 3512 및 KS D 6701로 한다.

(2) 옥외에 면하여 설치되는 루버는 빗물의 침입을 방지하는 구조로 한다.

(3) 루버의 전면 풍속 및 크기는 KDS 31 25 30 덕트설비 설계기준에 따른다.

(4) 방충망의 재질 및 구조는 공사시방서에 따라 설치한다.

(1) 공조기 흡입과 토출 측에 설치되는 챔버는 아연도금강판 등으로 견고히 제작 설치한다.

(2) 내부에 20 mm 이상(보온 단열이 필요한 경우 필요 두께 이상)흡음재를 접착하고 풍속에 의하여 흡음재가 비산되지 않도록 유리면포 둥으로 도포하고 다공판을 설치한다.

소음발생이 적고, 토출기능 및 흡입기능이 확실하고 토출구  및 흡입구 뒷면의 댐퍼 및 셔터는 두께 0.5mm 이상의 KS D 3512 또는 두께 1.0mm 이상의 KS D 6701 혹은 KS D 6759로 한다. 또한 풍속에 의한 떨림 및 소음발생이 적고 쉽게 풍량을 조절할 수 있는 구조로 하며 각종 형태에 대한 규격은 다음과 같다.

(1) 아네모디퓨저는 KS D 6701, KS D 6759또는 KS D 3512로 제작하며, 댐퍼 및 정류기를 부착하여 유인 성능을 갖는 것으로 한다. 외부 콘의 판두께는 목의 직경이 250 mm 미만의 것은 강제는 0.6mm, 알루미늄제는 0.8mm 이상으로 하고 250mm 이상의 것은 강제는 0.8mm, 알루미늄제는 1.0mm 이상으로 한다.

(2) 유니버설형의 본체 프레임 및 가동날개는 KS D 6701, KS D 6759또는 KS D 3512로 본체의 두께는 1.0mm 이상, 설치용 개스킷은 5mm 이   상의 스펀지 고무 또는 펠트로 한다. 날개는 조정이 쉬운 구조로 하며, 토출구에 사용하는 셔터는 양쪽개방으로 한다.

(3) 슬릿형의 본체 프레임 및 슬릿은 KS D 6701, KS D 6759 또는 KS D 3512에 따르고 본체 프레임의 두께는 1.2mm 이상, 설치용 개스킷은 5 mm 이상의 스펀지 고무 또는 펠트제 개스킷으로 한다.

(4) 펀칭 메탈형의 유효면적은 단면적의 40% 이상이 되도록 하고, 전면판은 두께 0.8mm 이상의 강판 KS D 3512를 펀칭 가공한 것으로 한다.

(5) 경질 폴리염화비닐제 및 스테인리스제 토출구와 흡입구는 별도의 공사시방서에 따른다.

(6) 레지스터와 그릴의 안내 날개는 충격 등에 의한 처짐 현상이 없도록 견고히 고정되어야 한다.

댐퍼 케이싱은 강판 또는 아연도금강판 등의 재질로서 연결덕트보다 한 단계 이상 더 두꺼운 것으로 한다. 댐퍼의 안내깃은 두께 1.2mm 이상의 KS D 3506로 제작하며, 확실한 기능으로 진동 및 소음이 없고, 개방 시 공기흐름에 대한 저항이 적은  것으로 한다. 장방형 덕트 댐퍼의 날개는 덕트의 높이 200mm마다 1매를 원칙으로 하며, 날개는 서로 15mm 정도 겹치게 한다. 댐퍼 축은 아연도금 봉강, 베어링은 황동제 등으로 하여 케이싱에 부착한다. 댐퍼의 조작이 수동의 경우에는 개폐지시기가 부착되어야 한다. 또한 댐퍼는 수동식, 중력식, 전동식 등 기능에 적합한 재질을 사용하여 원칙적으로 날개폭은 최대 250mm, 길이는 1,200mm 미만으로 제작하고 1,200mm 이상은 분할하고 별도의 공사시방서를 따른다.

날개 및 틀재료는 1.6mm 이상의 KS D 3501 또는 이에 준하는 강판으로 하며, 열에 의한 변형으로 기능에 지장을 받지 않도록 날개의 외주와 케이싱 내면과의 틈은 일정하게 하고, 댐퍼 및 베어링은 2.4.4에 따른다.

(1) 온도감지식
온도를 감지하여 자동적으로 폐쇄하는 구조로서, 온도퓨즈를 사용하는 것은 점검과 교체가 쉬운 구조로 한다. 온도퓨즈는 공칭 72℃를 표준으로 한다. 단, 주방의 배기후드에 설치하는 경우에는 검지부의 작동온도에 30℃를 가산한 것으로 한다.

(2) 연기감지식
연기를 감지하여 자동적으로 폐쇄하는 구조로서 연기감지기로 부터 자동폐쇄장치에 이르는 각종 기능부품은 화재에 의한 열로 정상적인 기능에 지장을 받지 않고 유지관리가 쉬운 것으로 한다.

방화 및 풍량조절 겸용의 댐퍼로서 날개 및 틀재료는 1.6mm 이상의 KS D 3501 또는 이에 준하는 강판으로 하며 2.4.4 및 2.4.5에 따른다.

소화용 가스에 의해 유효하게 구동되는 구조로 케이싱, 가동 날개의 판두께, 댐퍼 축 및 베어링 재질 등은 2.4.4 및 2.4.5에 따른다.

내식성이 높은 재료로 제작하며 1차 측의 압력변동에 영향을 받지 않고 소정의 풍량으로 확실하게 조정할 수 있는 에너지절약형으로 취급이 용이한 구조로 한다.

방염처리 또는 난연재료 이상으로, 충분한 유연성과 내압 강도를 갖고 있어야 하며, 고온 및 저온 환경에 사용하는 경우에는 열전도율이 덕트의 보온단열두께 이상이어야 한다. 적용 개소에 따른 난연등급은 별도의 공사시방서에 따른다.

캔버스 이음에 사용되는 재료는 내열, 방염성능 및 유연성이 우수한 것으로 하며, 양단의 플랜지 간격은 150~200mm를 표준으로 한다. 방수, 방폭 등이 요구되는 장소의 캔버스 이음은 공사시방서에 따른다.

(1) 작업 및 검사를 필요로 하는 덕트 내 모든 곳에 설치하고 개폐가 용이하며, 폐쇄 시에 공기 누설이 적은 구조로 한다.

(2) 점검구 및 청소구의 크기는 댐퍼류, 코일 및 필터 등 유지관리가 용이한 크기의 구조이어야 한다

(3) 점검구 및 청소구의 재질, 보온두께는 연결되는 덕트 보온 기준 이상으로 한다.

제연용 배출구 및 공기유입구의 설치는 화재안전기준의 제연설비의 화재안전성능기준(NFPC 501)에 따른다

(1) 지정된 감음성능을 유지하며 기류에 대해 악영향을 주지 않고, 자기 발생음과 소음기 본체로부터 투과음이 저해요인으로 되지 않는 구조로 한다.

(2) 흡음을 위하여 소음기 내부에 사용되는 흡음재는 불연성 또는 난연성으로 흡습성이 적고 부패 또는 곰팡이가 발생하지 않으며 소재의 먼지가 기류 중으로 날리거나 떨어지지 않는 것으로 한다.

(3) 케이싱 또는 보강틀은 두께 0.5mm 이상의 KS D 3506로 하며 튼튼한 구조로 한다. 기기저항은 사용 풍속에서 80Pa 이하로 한다.

알루미늄합금 또는 아연합금제로 한다. 단 일반 공조용인 경우에는 고무제품을 사용할 수 있다.

(1) 덕트용 온도계는 KS B 5302 및 KS B 5315에 준하는 것으로 철판 부착온도계 또는 L형 및 바이메탈식 온도계로 한다.

(2) 덕트용 온습도계는 철판에 부착된 온도계에 준하며, 케이스 내에 설치한 것으로 한다. 습구용의 보급수는 외부로부터 공급이 가능한 것으로 한다.

(3) 압력계는 에어필터⋅코일의 전후 차압 및 덕트 내압력을 측정하기 위한 것으로, U자관식 또는 다이어프램식으로 한다.

공기조화 및 환기용 덕트는 내부의 공기압력에 대해서 변형이 적고 또 공기의 저항 및 누설이 적으며 기류에 의한 발생하는 소음이 적은 구조로서 다음과 같은 조건을 만족하도록 한다.

덕트 만곡부의 내측 반지름은 장방형 덕트의 경우는 반지름 방향 덕트 폭의 1/2 이상, 원형덕트는 지름의 1/2 이상으로 한다. 단, 현장 여건상 덕트폭의 1/2이하인 경우 유량분배에 문제가 없도록 한다.

덕트의 단면을 변형시킬 때에는 급격한 변형을 피하고 점진적인 확대  또는 축소형으로 하며 확대할 때는 경사 각도를 15도 이하, 축소할 때는 30도 이내로 한다.

주방, 욕실 등 다습한 장소에 사용하는 배기덕트 등의 이음매는 외면에서 밀봉재로 밀봉을 한다.

관통 덕트로 부터 진동 소음이 벽체에 전달되지 않는 구조로 하고 아연도 강판 1.0 mm 동등 이상 또는 벽체와 동일 재질로 마감한다.

방화구획의 관통부에는 방화댐퍼를 부착한다. 덕트와 슬리브사이에는 인증기관의 인증을 받은 내화충전구조로 충진한다. 방화구획부에 방화댐퍼 설치가 곤란하여 방화구획과 떨어진 경우에는 방화구획과 댐퍼 사이의 덕트는 방화구조로 한다.

덕트는 내부정압의 압력구분에 따라서 덕트 호칭을 저압덕트, 고압 1덕트 및 고압 2덕트로 한다.

(1) 덕트의 호칭과 압력범위
덕트압력 분류에 의한 덕트 호칭과 압력범위는 다음 표 3.2-1에 따른다.

(2) 덕트의 판두께

① 장방형 덕트
장방형 덕트는 앵글플랜지 공법 및 코너볼트 공법으로 하고, 덕트의 판두께는 다음 표 3.2-2에 따른다. 이형변의 경우에는 그 최대치수로 한다.

② CB(Cross Beading)덕트
CB덕트는 아연도금 철판제에 격자무늬 형상을 한 장방형 덕트를 말하며, 덕트의 판두께는 다음 표 3.2-3에 따른다. 이형변의 경우에는 그 최대치수로 한다.

③ 스파이럴 덕트
직관은 아연도금철판 KS D 3506을 스파이럴 형태로 기계제작한 것으로 호칭치수는 안지름을 표시하며 그 판 두께는 다음 표 3.2-4에 따른다.

(3) 덕트의 이음매

① 장방형 덕트
덕트 모서리의 이음매는 1개소 이상으로 하며 피츠버그 또는 보턴 펀치 스냅 혹은 더블 코너이음으로 한다.

② 스파이럴 덕트
접음의 폭은 4.8mm 이상으로 하고, 그 피치는 다음 표 3.2-5에 따른다.

(4) 덕트의 접속

① 앵글플랜지공법 덕트의 접속
앵글플랜지공법 덕트의 접속은 다음 표 3.2-6에 따른다.

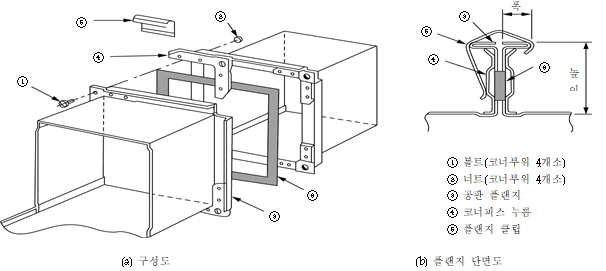

② 공판 플랜지 공법(제살 접기 공법)
코너 피스와 코너 볼트, 공판으로 절곡 가공한 공판 플랜지, 플랜지 누름클립, 개스킷을 사용하여 표 3.2-7과 같이 접속하며 구성은 그림 3.2-2와 같다.

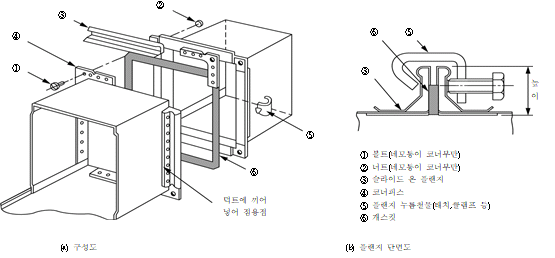

③ 슬라이드 온 플랜지 공법 덕트의 접속

가. 코너피스와 코너 볼트, 슬라이드형 플랜지, 플랜지 누름철물(래치, 클램프)과 개스킷을 사용하여 표 3.2-8과 같이 접속하며 구성은 그림 3.2-3과 같다.

나. 코너피스 판 두께와 볼트 지름

다. 플랜지 누름철물의 부착간격과 수량

④ 스파이럴 덕트의 접속

가. 커플링의 외면에 접착재를 발라 양끝을 덕트에 끼워 넣고 강제 테이핑나사로 접합하며, 그림 3.2-4와 같이 알루미늄 점착테이프로 감거나 또는 접합용 플랜지를 사용하여 접속한다. 고압덕트의 경우는 접속부에 밀봉을 한다.

나. 커플링은 아연도금철판 KS D 3506으로 한다.

다. 이음매의 호칭치수는 바깥지름 기준으로 하고, 공차는 다음 표 3.2-11과 같다.

라. 이음매의 판 두께는 다음 표와 같다.

마. 이음매의 끼움길이는 다음 표 3.2-13과 같다.

⑤ 기타 덕트의 접속은 제조회사의 설치 기준에 따른다.

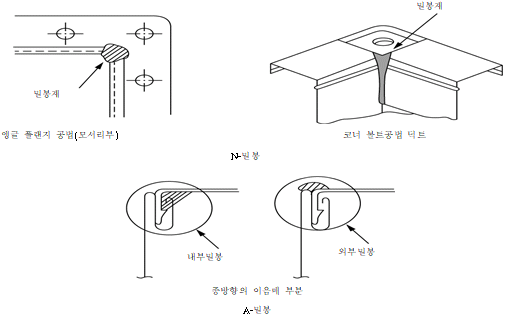

(5) 장방형 덕트의 밀봉
덕트의 밀봉은 내부정압의 압력과 사용하는 이음매에 따라 필요한 등급의 밀봉을 한다.

① 덕트의 밀봉등급과 밀봉이 필요한 장소는 다음 표 3.2-14와 같다.

② 용도 및 덕트 압력 구분에 의한 이음과 밀봉등급의 조합은 다음 표 3.2-15와 같다.

(6) 덕트의 보강

① 저압덕트의 보강

가. 횡방향의 보강은 다음 표 3.2-16에 따른다.

나. 종방향의 보강은 다음 표 3.2-17에 따른다.

② 고압 1덕트, 고압 2덕트의 보강

가. 횡방향의 보강은 다음 표 3.2-18에 따른다.

나.  종방향의 보강은 다음 표 3.2-19에 따른다.

③ 타이로드에 의한 보강
형강과 타이로드를 함께 사용하는 경우는 다음의 각항에 따르며, 타이로드 만을 사용하는 경우에는 전문시방서에 따른다.

가. 덕트의 변의 길이가 저압덕트에는 1500mm를 초과하고, 고압 1, 고압 2덕트에 있어서는 1200mm를 초과할 경우에 형강과 타이로드를 함께 보강한다.

나. 타이로드의 갯수는 덕트의 변의 길이를 저압덕트에는 1100mm, 고압 1, 고압 2덕트에서는 900mm로 나눈 값의 절상한 수로부터 1을 뺀 갯수로 하며, 균등하게 나누어 부착한다.

다.형강과 타이로드를 병용하는 경우의 종방향의 형강 치수는 타이로드가 없는 경우의 40×40×5를 40×40×3로 한다.

라. 타이로드의 직경은 각 변이 1개인 경우에는 호칭지름 9mm로 하고, 한쪽 또는 양쪽의 변이 2개 이상인 경우에는 호칭지름 13mm로 한다.

마. 코너볼트공법에 있어서 타이로드의 설치는 접합부로부터 25mm 이내에 타이로드를 형강 등 중간 종방향 보강에 맞게 설치한다.

(7) 덕트의 행거 및지지
행거 및 입상덕트의 지지체에 방진재를 부착하는 경우에는 전문시방서에 따른다.

① 장방형 덕트의 행거 및 지지는 다음 표 3.2-20에 따른다.

② 스파이럴 덕트의 행거 및 지지는 다음 표 3.2-21에 따른다.

(1) 덕트의 판 두께

① 장방형 덕트
내부정압이 ±500Pa 이내이고, 풍속이 15m/s 이하인 경우 덕트의 판 두께는 다음 표 3.2-22에 따른다. 이형관의 경우에는 그 최대치수로 한다.

② 스파이럴 덕트
직관은 스테인리스 강판을 스파이럴형으로 기계적으로 말아서 만든 것으로 호칭치수는 안지름을 기준으로 한다. 내부정압이 ±500Pa 이내이고, 풍속이 15m/s 이하인 덕트의 판 두께는 다음 표 3.2-23에 따른다.

(2) 덕트의 이음매

① 장방형 덕트
덕트의 모서리 이음매는 1개소 이상으로 하고 피츠버그이음, 보턴펀치 스냅이음 더불코너이음 또는 용접으로 한다. 용접은 아크(TIG, MIG) 또는 저항(스폿) 용접으로 하고 용접 후에는 스패터, 스케일 등을 와이어 브러쉬 또는 그라인더 등으로 충분히 제거한다. 덕트 원판에서 용접이 어려운 경우 종방향의 이음매는 내부보강 이음 또는 용접한다.

② 스파이럴 덕트
3.2.1(3)②에 따른다.

(3) 덕트의 접속

① 장방형 덕트의 접속
덕트의 접속은 다음 표 3.2-24에 따른다.

② 스파이럴 덕트의 접속

가. 커플링의 외면에 접착재를 발라 양단을 덕트에 끼워 넣고, 스테인리스강제 테이핑나사로 접합하여 테이프로 감거나 또는 접합용 플랜지를 사용하여 접속한다.

나. 이음매는 스테인리스 강판 또는 스테인리스강대를 사용하여 이음 또는 용접한 것으로 한다. 이음의 호칭치수는 외경기준으로 하고, 공차는 3.2.1,(4),④에 준한다.

다. 이음매의 판 두께는 다음 표 3.2-25에 따른다.

라. 이음매의 끼움길이는 3.2.1(4)④에 따른다.

(4) 덕트의 보강

 ① 장방형 덕트의 이음매 사이의 횡방향 보강은 다음 표 3.2-26에 따른다.

② 장방형 덕트의 이음매 사이 종방향의 보강은 다음 표 3.2-27에 따른다.

③ 장변이 450mm를 넘는 보온하지 않은 덕트에는 다이어몬드 브레이크 또는 300mm 이하의 피치로 보강리브를 넣는다.

(5) 덕트의 행거 및지지
행거 및 입상 덕트의 지지체에 방진재를 부착하는 경우에는 전문시방서에 따른다.

① 장방형 덕트의 행거 및 지지는 다음 표 3.2-28에 따른다.

② 스파이럴 덕트의 행거 및 지지는 다음 표 3.2-29에 따른다.

덕트의 내부정압은 ±3000Pa 이내로 하며, 풍속은 15m/s 이하로 한다. 또, 덕트 내외의 공기온도는 40 ℃ 이하로 한다.

(1) 덕트의 판 두께

① 장방형 덕트
덕트의 판 두께(mm)는 다음 표 3.2-30에 따르고 이형변의 경우에는 그 최대의 치수로 한다.

② 원형 덕트
직관의 호칭치수는 내경을 기준으로 하며, 덕트의 판 두께(mm)는 다음 표 3.2-31에 따른다.

(2) 덕트의 이음매
직관부는 4변 굽힘가공으로 하고, 굽힘부분을 피한 위치에서, 열풍용접에 의한 맞대기 또는 적합한 판접합으로 한다. 용접하는 판의 끝부분은 줄, 그라인더 등으로 각도 60~90도로 면가공을 한다.

(3) 덕트의 접속

① 장방형 덕트의 접속은 다음 표 3.2-32에 따른다.

② 원형덕트의 접속
KS M 3402)의 해설에 표시한 냉간공법에 의하거나 또는 열풍용접에 의해 판접합으로 하며, 필요에 따라 다음 표 3.2-33의 플랜지 접합으로 한다.

(4) 덕트의 보강
보강은 다음 표와 같이 보강재의 제작 및 가공은 접합용 플랜지에 준하지만, 경질염화비닐제 앵글은 열풍용접으로 덕트에 설치하고 보강용 평강은 경질염화비닐제 앵글에 스테인리스 강제 볼트로 설치한다. 또, 볼트 및 너트는 경질염화비닐제를 사용하지 않는다.

① 장방형 덕트의 이음매 사이의 횡방향 보강은 다음 표 3.2-34를 따른다.

② 장방형 덕트의 이음사이의 종방향 보강은 다음 표 3.2-35에 따른다.

(5) 덕트의 행거 및 지지
행거 및 입상덕트의 지지체에 방진을 부착하는 경우는 전문시방서에 따른다.

① 장방형의 행거 및 지지는 다음 표에 따른다.

② 원형덕트의 행거와 지지는 다음 표 3.2-37에 따른다.

덕트의 내부정압은 ±500Pa 이내로 하고 풍속은 15m/s 이하로 한다. 또 덕트내 온도는 75 ℃ 이하로 하고, 덕트 주변온도는 -30~70 ℃의 범위로 한다. 단, 제연덕트, 주방 등의 불을 사용하는 곳의 배기덕트, 수직덕트 및 다습한 장소에는 사용하지 않는다.

(1) 유리섬유 덕트용 테이프

① KS D 6705에 준한 두께 0.05mm 이상의 알루미늄박의 한쪽면에 수지계 접착제를 도포한 것으로 한다. 유리섬유 덕트가 받는 정하중 및 내압에 충분히 견딜 수 있도록 KS T 1028에 따라 점착력은 폭이 25mm인 테이프를 떼는데 필요한 인장력이 14N 이상, 보유력은 10N의 하중으로 25×25mm의 접착면적부분의 정도가 1.5mm/24h 이하의 성능을 갖고 장방형 덕트용은 75mm 폭 이상, 원형 덕트는 50mm 폭 이상으로 재단하여 만든 테이프로 한다.

② 유리섬유로 보강시킨 KS D 6705에 준한 두께 0.02mm 이상의 알루미늄박 한쪽면에 접착제(열경화 수지접착제)를 칠한 것으로 하며, 장방형 덕트 및 10각형 덕트는 60mm 이상, 원형 덕트는 50mm 이상의 폭으로 테이프를 만든 것으로 한다.

(2) 덕트의 이음매
모서리의 접합부는 알루미늄박을 35mm 이상 여유를 두어 장방형 덕트로 만들고 인접 보드면에 스테이플로서 간격 75mm 이하로 재차 임시 고정하며 알루미늄 테이프를 압착기구를 사용하여 압착한다. 스테이플은 폭 12mm, 길이 13~15mm의 것으로 한다.

(3) 덕트의 접속
덧대기, 맞대기 접속의 어떤 경우에도 꺾인 면에 KS M 3700에 규정된 접착제를 도포한 후에 접합부를 알루미늄 테이프로 밀봉하고 압착기구로 마찰 압착시킨다.

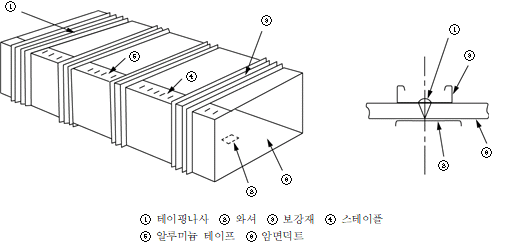

(4) 덕트의 보강
장방형 덕트의 보강방법은 경량채널에 의한 방법 또는 타이로드에 의한 방법 중 한가지로 하고, 각각의 보강재 부착간격은 다음 표에 따른다. 원형덕트의 경우는 보강이 필요하지 않다. 또, 3.2.4(1)②에 기재된 유리섬유로 보강시킨 알루미늄테이프를 사용하는 경우에는 임시고정 스테이플을 사용하지 않아도 되지만 테이프 부착용 다리미(290~320 ℃의 온도)을 이용하여 가열 밀봉한다.

① 경량 채널재에 의한 보강
경량 채널재는 KS D 3506를 성형한 것으로 한다.

가. 정압(+)이 걸리는 횡덕트의 보강은 다음 표에 따른다.

나.  정압(+)이 걸리는 입상 덕트의 보강은 다음 표 3.2-39에 따른다.

다. 부압(-)이 걸리는 덕트의 보강은 다음 표 3.2-40에 따른다.

② 타이로드에 의한 보강(정압, 부압 덕트 공통)
타이로드법에 의한 경우에는 KS D 3503에 규정된 봉강을 나사(호칭지름 6mm 이상)로 가공하여 아연도금 한 것을 사용하며, 보강방법은 표 3.2-41에 따른다.

(5) 덕트의 행거 및지지
장방형 덕트의 지지재는 50×25×5×0.5t 이상 또는 50×25×0.5t 이상의 채널로 하고, 원형덕트 및 각형덕트의 지지재는 25×0.4t 이상의 강대로 한다. 행거용 봉강은 호칭지름 6mm 이상의 완전나사로 한다. 수평방향의 주덕트에는 형강 진동방지 기구를 12m 이하의 간격으로 설치한다. 또한 벽의 관통부 등에서 진동을 방지할 수 있는 것은 관통부와 지지철물로부터 형강 진동방지 지지로 인정한다.

① 장방형 덕트의 지지는 다음 표 3.2-42에 따른다.

② 원형 덕트 및 10각형 덕트의 지지는 다음 표 3.2-43에 따른다.

(1) 아연도금철판, 강판, 강재, 리벳, 볼트 및 너트는 2.2, 2.3에 따른다.

(2) 케이싱은 아연도금철판 또는 강판제로서 케이싱 상호간이나 기기 및 플랜지의 접속부는 개스킷 등을 사용하여 기밀이 유지되도록 조립한다. 케이싱은 강도를 갖는 끝부분을 상자형으로 절곡 또는 형강이나 경량연강으로 보강한다. 보강형강 및 접합용 플랜지의 부착은 압접리벳 또는 스폿 용접으로 견고하게 부착하여 공기 누설이 없도록 한다. 보강용 등형강의 치수 및 간격은 다음 표 3.3-1를 표준으로 하며 경량형강 이외의 것을 사용할 때에는 이와 동일한 강도를 갖는 것을 사용한다.

(3) 케이싱에는 출입이 가능한 점검구를 설치한다. 점검구 폭은 400mm 이상, 높이 500mm 이상으로 변형되지 않고 개폐가 원활하며 개스킷 등으로부터 공기가 누설되지 않는 구조로 한다. 공조된 공기가 통과하는 부분의 케이싱에 설치하는 점검구의 뚜껑에는 단열재를 넣는다.

(1) 후드는 KS D 3698에 의한 스테인리스강판 STS 304을 원칙으로 하며 기타 재료의 사용은 공사시방서에 따른다.

(2) 판 두께는 다음 표 3.4-1에 따른다.

(3) 집기(集氣)부분의 경사각도는 수평면에 대해 10도 이상으로 하고 후드하단 주위에는 50mm 이상의 수직으로 된 물받이를 설치한다. 물받이에는 지름 10~20mm의 황동제 콕을 부착한다.

(4) 기름 성분을 포함한 증기를 발생하는 장소에 설치하는 그리스필터는 착탈이 쉽고 배기 중에 포함된 유지분을 60% 이상 제거할 수 있고 착탈이 쉬운 구조로 한다. 수평면에 대해 45도 이상의 경사로 설치하고 그리스 회수용기를 구비한다.

(5) 후드의 지지철물은 네모퉁이의 외부에 최대 1.5m 간격으로 설치한다.

(6) 주방용 배기덕트는 강판제, 아연도금강판제 또는 특기에 의한 스테인리스강판제로 한다.

(7) 보온재는 암면, 실리카섬유 등의 무기섬유를 기본재료로 한 내열성의 불연재료를 사용한다.

KCS 31 45 25 에 따른다. 단, 공조 제연 겸용덕트는 제연용 및 공조용의 양쪽 기준이 충족되도록 한다.

(1) 루버는 건물에 견고하게 부착하며, 건축본체와의 사이에는 밀봉하여 기밀을 유지시킨다.

(2) 외부에 접하여 설치되는 루버는 원칙적으로 빗물이 침투되지 않는 구조로 하고 빗물 유입이 우려되는 루버의 경우 챔버에 배수배관을 설치하여야 한다.

(3) 루버에는 해충등 유입되지 않도록  탈착이 용이한 스테인리스 망 등을 설치하고, 루버 개구율은 풍량에 따른 압력손실으로 고려하여 설치한다.

3.6.1에 따른다.

토출구와 흡입구는 부착용 개스킷을 사용하여 기밀이 유지되도록 설치한다. 경질염화비닐제의 토출구와 흡입구는 열풍용접 또는 볼트로 체결한다.

기밀이 유지되고 조정이 쉽게 이루어질 수 있도록 설치한다. 천정이나 샤프트 내에 댐퍼를 설치하는 경우에는 점검구를 설치하여 점검이 가능하도록 한다.
댐퍼는 조작이 가능한 곳에 설치하며 분기 후에 설치할 경우에는 정상적인 기류가 흐를 수 있는 거리(덕트폭의 2배 이상)에 설치한다.

KS F 2815에 따른다.

2.4.6에 따른다.

2.4.7에 따른다.

2.4.8에 따른다.

플렉시블 덕트는 기밀을 유지하고 유효면적에 영향을 미치지 않도록 한다. 최대 길이는 2 m이내로 직선이 되도록 시공하고 설치가 불가능한 경우에는 기류의 흐름이 원활히 이루어지도록 조치하여 시공한다.

점검구, 청소구 모두 개폐가 쉽고, 폐쇄 시에 공기의 누설이 없도록 설치한다. 또한 덕트의 접속부분도 개스킷 등을 사용하여 확실히 견고하게 설치한다.

배연덕트의 접합부는 개스킷 등을 사용하여 확실히 견고하게 설치하며, 수동개방장치 및 자동개방기구의 점검이 쉬운 점검구를 설치한다.

풍량측정구의 설치는 다음 표 3.6-1에 따르며, 설치위치는 전문시방서에 따른다.

소음장치는 지정한 성능을 유지할 수 있도록 적절한 위치에 설치한다. 필요에 따라서 매달거나 지지하고 기밀이 유지되도록 견고하게 설치한다.

온도계, 압력계 등은 보기 쉬운 위치 및 각도에 설치한다.

공기조화 및 환기용 덕트와 관련 부속품의 시험 및 검사는 해당 KS표준 또는 단체표준을 따른다.

(1) 토출구, 흡입구 등의 크기 및 위치

(2) 그릴의 크기, 위치 및 방수, 방충망 등의 구조

(3) 덕트의 재료, 설치상태

(4) 댐퍼류의 구조, 설치위치 및 작동상태

덕트 및 부속품은 KS F 2815에 준하며 다음과 같은 시험, 검사를 실시한다.

(1) 덕트의 재료, 위치 및 설치상태

(2) 배연구의 크기, 위치 및 개방상태

(3) 수동개방장치의 위치, 조작방법 및 표시위치

(4) 방화댐퍼의 구조, 설치위치 및 작동상태

(5) 배연출구의 크기 및 위치

공조 및 제연덕트는 제작하여 설치한 후 송풍기 가압방법으로 덕트 내부에 압력을 형성하여 기밀 상태를 시험한다.

(1) 시험장치는 송풍기, 풍량측정기구 및 압력측정기구로 구성하여 시험압력과 누기량을 정확하게 측정한다.

(2) 풍량 측정기구는 오리피스, 노즐 또는 이와 유사한 성능을 갖는 것으로 한다.

(3) 측정 장비의 정확도는 지시풍량의 ±7.5% 이내이고, 시험 중인 덕트 내의 정압은 계기판에 표시된 정압에서 ±5% 이내이어야 한다.

(4) 측정 장비는 현장 사용일 전, 1년 이내에 검교정한 성적서, 차트나 그래프가 첨부되어야 한다.

(5) 덕트 기밀시험의 대상은 주덕트와 분기덕트로 하고 각종 덕트기구의 연결을 플렉시블덕트로 연결하는 경우는 플렉시블덕트 연결구까지로 한다. 누기 시험의 범위는 덕트 전체 길이의 20%로 하며 무작위로 대상을 선정한다. 1차 시험 후 누기기준에 불합격한 경우에는 2배수의 길이로, 2차 시험 후  불합격한 경우에는 전체를 대상으로 시험한다.

(6) 덕트 누기시험에 관한 내용은 한국설비기술협회 표준 SPS-KARSE B 0016-178에 따른다.

(1) 덕트설비와 관련된 커미셔닝은 빌딩 커미셔닝 KCS 31 20 25에 따른다.

(2) 커미셔닝 수행 시 시공자는 관련된 내용을 숙지하고 해당 업무를 수행한다.

(3) 커미셔닝 관리자가 주관하는 회의에 참석하고 커미셔닝에 필요한 자료를 제공한다.

(4) 커미셔닝 관리자와 협의하여 성능확인시험과 운전관리자 교육을 수행하고 결과보고서를 작성하여 제출한다.

(5) 성능확인시험은 각종 덕트설비공사가 계약상의 요구조건을 충족하는지를 실제 운전을 통하여 증명하는 것으로 커미셔닝 관리자의 입회하에 시공자가 수행한다.

(1) 성능확인시험에 앞서 덕트설비의 구성품이 올바르게 설치되고 작동하는지를   점검하는 현장설치검증 및 기동시험으로서 관련된 항목을 확인하고 결과보고서를 제출한다.

(2) 현장설치검증에는 덕트누기시험을 포함한다. 미비하거나 확인이 안 된 항목은 상세한 설명이 필요하다.

(1) 예비성능시험이 완료되면 성능확인시험 계획서에 따라서 성능확인시험을 수행한다.

(2) 커미셔닝 관리자와 협의하여 시험일정표를 준비하고 관련자에게 통보한다.

(3) 시험에 따르는 인력, 장비, 계측기기 및 자재는 시공자 부담으로 제공한다.

(4) 시험 중 불합격 사항이 발견된 경우에는 해결한 후 재시험을 실시하고 문제점과 수정사항을 기록한다.

(5) 성능확인시험이 완료되면 관련자에게 완료보고서를 제출한다. 성능확인시험이 끝나면 관련자에게 완료보고서를 제출한다.

운전관리자에 대하여 당해 현장에 설치된 덕트설비의 운전과 관련한 교육을 실시한다. 교육 강사는 당해 현장의 덕트설비를 충분히 이해하고 설명할 수 있는 강사를 선정한다.
