1. 일반사항
1.1 적용 범위
(1) 돌망태 옹벽의 적용 범위는 KCS 11 80 15 (1.1) 에 따른다.
1.2 참고 기준
· 돌망태 옹벽의 참고 기준은 KCS 11 80 15 (1.2)에 따른다.
· EXCS 10 10 05 공사일반
· EXCS 10 10 10 공무행정요건
1.3 용어의 정의
· 몸통망 : 돌망태 주체 부분의 망
· 열선 : 몸통망을 구성하는 가공된 하나의 선
· 망눈 : 열선에 둘러싸인 마름모형 4변형의 공간
· 직봉 : 사각형 돌망태의 몸통망과 사각 링을 조립하기 위해 4곳의 모서리에 사용하는 직선
· 링(뚜껑틀) : 뚜껑 조립을 위한 틀 또는 시공 현장에서의 돌채움 작업을 용이하게 하기 위한 사각형 모양의 부품
1.4 제출물
(1) EXCS 10 10 05 (1.7 (12)) 및 EXCS 10 10 10 (1.8) 에 따라 해당 공사의 공사계획에 맞추어 시공계획서를 작성한 후 제출하여야 한다.
2. 자재
2.1 모양, 구성, 각 부의 명칭 및 부품의 수량
(1) 사각형 돌망태는 몸통망, 뚜껑, 사각링 및 직봉으로 구성되고, 모양 및 각 부의 명칭은 그림 2.1-1에, 부품의 수량은 표 2.1-1에 따른다. 몸통망의 윗면 전체를 열어 돌채움을 하는 방식의 돌망태는 개폐식이라 하고 6개의 뚜껑으로 조립한다.
(2) 단, 육각철망을 사용할 경우 KS D 7019에 따른다.

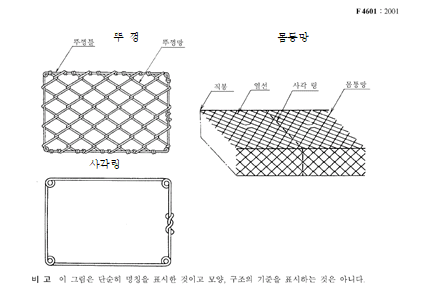

그림 2.1-1 사각형 돌망태의 모양 및 각 부의 명칭
| 부품 | 개 수 |
| 몸통망 | 1 개 |
| 뚜 껑 | 2 개 |
| 사각링 | 몸통망의 길이 1m마다 1개 길이에 소수점이 있는 경우 반올림 한다. |
2.2 치수 및 허용치
(1) 선지름 및 그 허용치는 표 2.2-1에 따른다.
| 선지름 (mm) | 허 용 치 (mm) | ||
| SWMGS-3, SWMGS-4, SWMGS-5 | SWMGS-6, SWMGS-7, SWMA-C | SWMGH-3, SWMGH-4 | |
| 3.20 | ±0.07 | ±0.09 | ±0.06 |
| 4.00 | ±0.08 | ±0.10 | ±0.07 |
| 4.50 | ±0.08 | ±0.10 | ±0.07 |
| 5.00 | ±0.10 | ±0.12 | ±0.08 |
| 6.00 | ±0.12 | ±0.12 | ±0.08 |
(2) 망눈치수는 그림 2.2-1과 같이 정의한다.
(3) 링의 높이, 너비의 크기를 표시하는 치수는 모두 외측 치수로 하고, 그 허용차는 +3 ~ -1%로 한다. 또한 직봉의 양 끝은 뚜껑틀과의 연결용으로 8cm 이상의 여분이 있어야 한다.

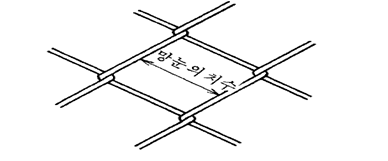

그림 2.2-1 망눈치수
(4) 몸통망 및 여분 길이는 그림 2.2-2과 같이 하고 길이의 허용차는 +3 ~ -1%로 한다. 또한 열선의 양 끝에는 뚜껑 부착용으로서 5cm 이상의 여분 길이가 있어야 한다.

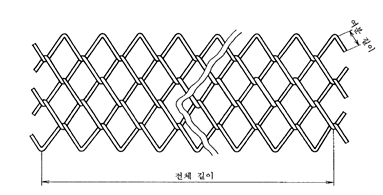

그림 2.2-2 여분길이
(5) 돌망태의 열선, 뚜껑망의 선지름에 대한 링(뚜껑틀), 직봉과의 선지름 조합은 표 2.2-2에 따른다.
| 단위:mm | ||||
| 열선, 뚜껑망의 선지름 | 2.7 | 3.2 | 4.0 | 5.0 |
| 링(뚜껑틀)의 선지름 | 3.4 | 4.0 | 4.5 | 6.0 |
주) 염화비닐 피복철선제 돌망태의 경우는 열선, 뚜껑망의 선지름이 4.0 mm 인 경우 링, 직봉의 선지름은 5.0mm 로 한다. | ||||
(6) 돌망태 몸통의 크기(지름, 높이, 너비), 망눈 치수에 따른 열선의 수 및 길이는 표 2.2-3에 따른다.
| 종
류 | 몸통 크기(cm) | 몸통 (링, 뚜껑) 둘레 길이 (㎝) | 열선의 수(선) | 길이 (m) | ||||||||
| 지름 D | 높이 H | 나비 B | 7.5㎝ 망눈 | 10㎝ 망눈 | 13㎝ 망눈 | 15㎝ 망눈 | 18㎝ 망눈 | 21㎝ 망눈 | 24㎝ 망눈 | |||
| 원
형 | 40 |
|
| 125.7 | 24 | 18 | 14 | 12 | 10 | 8 | 8 | 1∼8 |
| 45 |
|
| 141.4 | 26 | 20 | 16 | 14 | 12 | 10 | 8 | ||
| 50 |
|
| 157.1 | 30 | 22 | 18 | 14 | 12 | 10 | 10 | ||
| 60 |
|
| 188.5 | 36 | 26 | 20 | 18 | 14 | 12 | 12 | ||
| 90 |
|
| 282.7 | 54 | 40 | 30 | 26 | 22 | 20 | 16 | ||
| 100 |
|
| 314.2 | 60 | 44 | 34 | 30 | 24 | 22 | 18 | ||
| 120 |
|
| 377.0 | 72 | 54 | 42 | 36 | 30 | 26 | 22 | ||
| 타
원
형 |
| 40 | 80 | 197.6 | 38 | 28 | 22 | 18 | 16 | 14 | 12 | 1∼12 |
|
| 40 | 100 | 237.8 | 44 | 34 | 26 | 22 | 18 | 16 | 14 | ||
|
| 45 | 95 | 232.2 | 44 | 32 | 26 | 22 | 18 | 16 | 14 | ||
|
| 45 | 120 | 282.9 | 54 | 40 | 30 | 26 | 22 | 20 | 16 | ||
|
| 50 | 100 | 247.0 | 46 | 34 | 26 | 24 | 20 | 16 | 14 | ||
|
| 60 | 120 | 296.4 | 56 | 42 | 32 | 28 | 24 | 20 | 18 | ||
|
| 70 | 140 | 345.8 | 66 | 48 | 38 | 32 | 28 | 24 | 20 | ||
|
| 80 | 160 | 396.6 | 74 | 56 | 44 | 38 | 32 | 26 | 24 | ||
|
| 90 | 180 | 444.5 | 84 | 62 | 48 | 42 | 34 | 30 | 26 | ||
|
| 100 | 200 | 493.9 | 94 | 70 | 54 | 46 | 38 | 34 | 30 | ||
| 사 각 형 |
| 40 | 120 | 320.0 | 60 | 46 | 34 | 30 | 24 | 20 | 18 | 1∼12 |
|
| 50 | 120 | 340.0 | 64 | 48 | 36 | 32 | 26 | 22 | 20 | ||
|
| 60 | 120 | 360.0 | 68 | 50 | 38 | 34 | 28 | 24 | 22 | ||
|
| 90 | 180 | 540.0 | 102 | 76 | 58 | 50 | 42 | 36 | 32 | ||
|
| 100 | 200 | 600.0 | 114 | 84 | 66 | 56 | 48 | 40 | 36 | ||
|
| 120 | 240 | 720.0 | 137 | 102 | 78 | 68 | 56 | 48 | 42 | ||
| 비고 : 개폐식 돌망태의 몸통 크기 및 표준 길이는 인수·인도 당사자간의 협정에 따르며, 망눈 치수는 7.5cm, 10cm, 13cm, 15cm의 4종류로 한다. | ||||||||||||
2.3 재료
(1) 돌망태에 사용하는 아연도금 철선의 재료는 KS D 7011의 SWMGS-3, SWMGS-4, SWMGS-5, SWMGS-6, SWMGS-7, SWMGH-3 및 SWMGH-4로 한다. 다만, SWMGS-3, SWMGS-4, SWMGS-5, SWMGS-6 및 SWMGS-7의 감기 시험에 사용하는 원통의 지름은 선지름의 2배로 하고, SWMGH-3, SWMGH-4의 감기 시험에 사용하는 원통의 지름은 선지름의 3배로 한다.
(2) 돌망태에 사용하는 염화비닐 피복철선의 재료는 KS D 7036에 규정한 것 중 염화비닐 피복 철선이어야 하며 피복선의 호칭은 32-26, 40-32, 50-40의 것이어야 한다. 다만 내후성 시험은 인수․인도 당사자간의 협의에 따른다.
(3) 돌망태에 사용하는 알루미늄 도금 철선의 재료는 KS D 7037에 규정한 것 중 SWMA-C(알루미늄 피복 철선)로 한다.
2.4 아연 부착량
(1) 아연 도금 철선의 아연 부착량은 표 2.4-1에 따른다.
| 선지름 (mm) | 아연 부착량 (g/m | ||||
| SWMGS-3, SWMGH-3 | SWMGS-4, SWMGH-4 | SWMGS-5 | SWMGS-6 | SWMGS-7 | |
| 3.20 | 122 이상 | 207 이상 | 243 이상 | 270 이상 | 360 이상 |
| 4.00 | 140 이상 | 220 이상 | 261 이상 | ||
| 4.50 | 140 이상 | 220 이상 | 261 이상 | ||
| 5.00 | 140 이상 | 220 이상 | 261 이상 | ||
| 6.00 | 140 이상 | 220 이상 | 261 이상 | ||
)2.5 알루미늄 피복두께
(1) 알루미늄 도금 철선의 알루미늄 피복 두께는 표 2.5-1에 따른다
| 표준 선지름(d) (mm) | 알루미늄 최소 피복 두께(mm) |
| SWMA-C | |
| 3.20 | 0.16 |
| 4.00 | 0.20 |
| 4.50 | 0.23 |
| 5.00 | 0.25 |
| 6.00 | 0.30 |
2.6 겉모양
(1) 겉모양은 다음에 따른다.
① 돌망태 열선의 모양은 바르고 표면에는 균열, 박리 그 밖의 사용상 해로운 결점이 없어야 한다.
② 몸통망은 인접하는 열선이 도중에서 서로 물리지 않고 이탈되어서는 안 된다.
③ 뚜껑망과 뚜껑틀의 조립은 2중 감기로 한다.
2.7 시험
(1) 아연 부착량 시험은 다음에 따르며 아연 도금 철선제 돌망태에 한한다.
① 시험편의 채취방법 : 시험편은 열선에서 채취한다.
② 아연 부착량 시험 방법 : 아연 부착량 시험은 KS D 0201의 3.2(염화 안티몬법)의 규정에 따른다.
(2) 알루미늄 피복 두께 시험은 다음에 따르며 알루미늄 도금 철선제 돌망태에 한한다.
① 시험편의 채취방법 : 시험편은 열선에서 채취한다.
② 알루미늄 피복 두께 시험시험은 KS D 0229의 6.1(현미경 측정법)의 규정에 따른다.
2.8 채움재
(1) 채움재는 KCS 11 80 15 (2.1.3) 에 따른다.
3. 시공
3.1 시공일반
(1) 시공일반은 KCS 11 80 15 (3.3.1(1) ~ (9)) 에 따른다.
3.2 품질관리
(1) 품질관리는 KCS 11 80 15 (3.6) 에 따르되 아래의 사항을 추가하여 적용한다.
(2) 시공 후 품질관리는 다음과 같다.
① 수시로 철망의 피복 또는 도금상태와 파손상태를 조사하여야 한다.
